Magasin à poudre dit de l'Enveloppe, citadelle de Belle-Île-en-Mer (Le Palais)
Œuvre étudiée
Auteur
-
Duigou LionelDuigou LionelCliquez pour effectuer une recherche sur cette personne.
Dessinateur et historien, membre fondateur de l'association "1846, La fortification du 19e siècle : connaître et partager".
Copyright
- (c) Association 1846
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bretagne Sud
-
Commune
Le Palais
-
Lieu-dit
-
Cadastre
AH
16
-
Dénominationspoudrière
-
Précision dénominationmagasin à poudre
-
Dossier dont ce dossier est partie constituante
-
Parties constituantes non étudiéescasemate
La construction de nouveaux magasins à poudre est décidée en 1856 pour remplacer ceux existants depuis le 17e siècle dans la citadelle et devenus insuffisants.

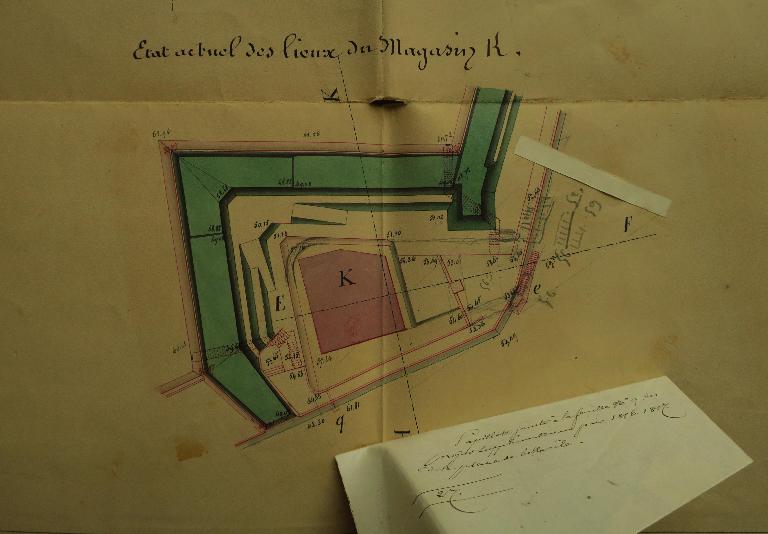

Le magasin coté K placé dans le redan 8 de l'Enveloppe a l'inconvénient d'être exposé et de ne pas être à l'épreuve. Son remplacement par un magasin construit selon le plan-type de 1848 est porté aux projets supplémentaires pour 1856-1857 puis, l'hypothèse envisagée en 1857 de construire ce magasin à poudre à la place du pavillon d'officiers de la citadelle ayant été abandonnée, dans les projets supplémentaires pour 1858-1859. Ces projets concernent aussi la construction du magasin à poudre du redan 9ter - ou de l'Avancée -, achevée en 1860.
Le magasin à poudre du redan 8 est entrepris plus tardivement, au cours des années 1870, et selon les nouvelles normes adoptées en 1874. Il est achevé en 1880.
-
Période(s)
- Principale : 3e quart 19e siècle , daté par source, daté par travaux historiques
-
Dates
- 1880, porte la date, daté par travaux historiques
-
Auteur(s)
- Auteur :

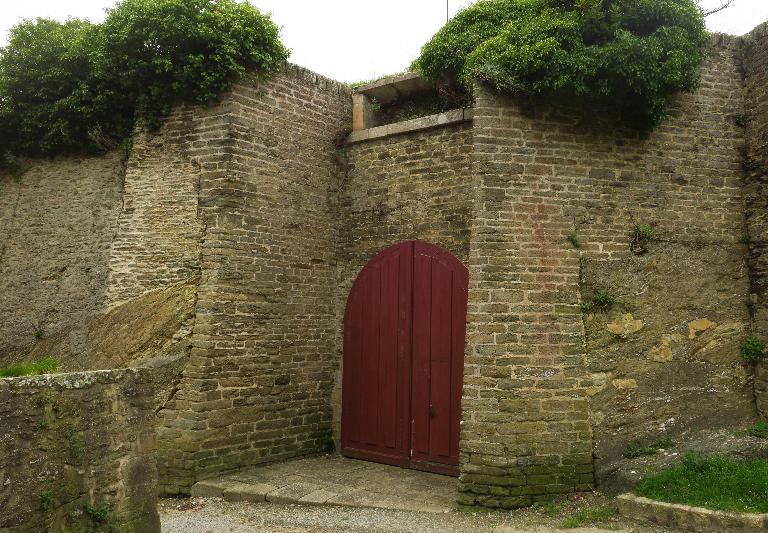

Le magasin à poudre de l'Enveloppe est situé à l'emplacement de l'ancien magasin K, dans l'intérieur du redan 8. Alors que l'ancien magasin était entouré d'une cour, celui-ci est un magasin enterré qui dépasse à peine du terre-plein de l'ouvrage. Son accès s'ouvre dans les fossés du corps de place.

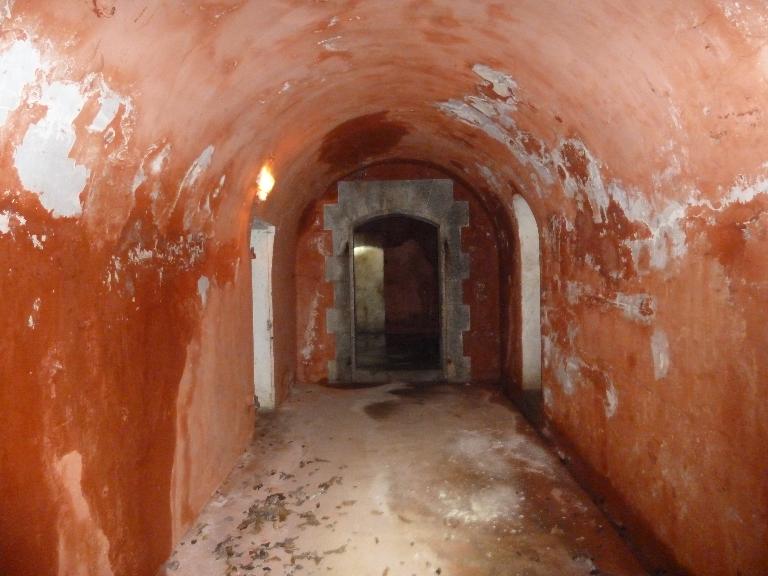

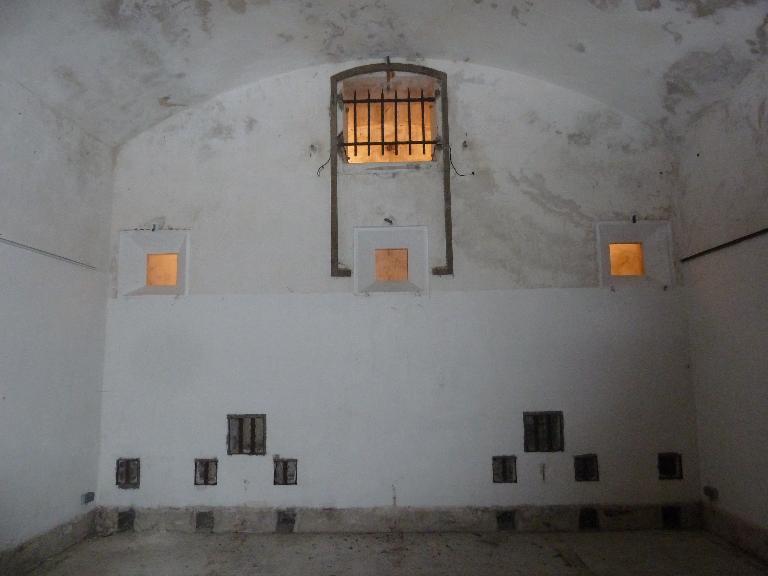

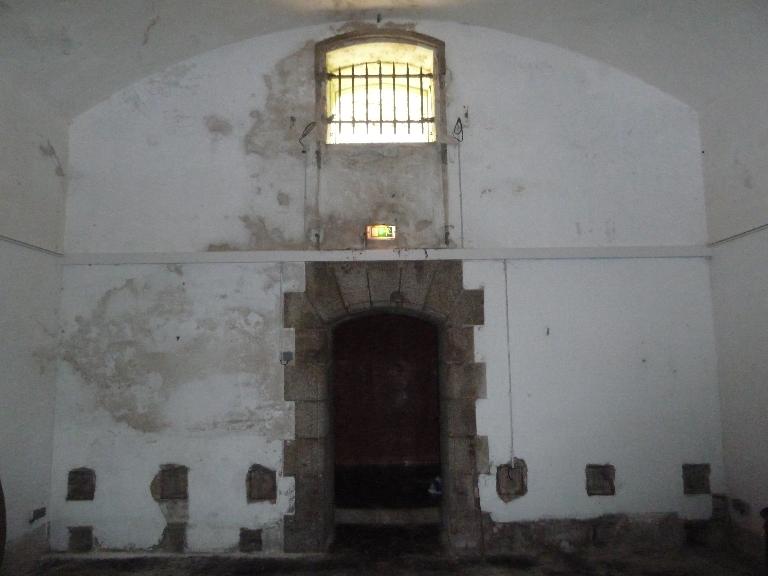

Son organisation est conforme au type défini par l'instruction du 22 août 1874. Au lieu de trois berceaux alignés prévus pour la chambre de stockage et ses gaines latérales d'isolation, il n'existe qu'une seule voûte en plein cintre divisée en trois par des cloisons, selon une variante courante du plan-type. Les gaines latérales donnent accès au vide-sanitaire et à la chambre des lampes. Du vestibule qui précède la chambre de stockage il est possible d'accéder par un escalier au puits d'éclairage et d'aération. Deux paratonnerres sont toujours en place sur le dessus du massif de terre.
-
Murs
- schiste moellon enduit
- granite pierre de taille
-
Toitsterre en couverture
-
Couvrements
- voûte en berceau plein-cintre
-
Typologiesmagasin à poudre type 1874
-
État de conservationétat moyen, désaffecté
-
Mesures
- l : 24 m
- la : 6 m
-
Précision dimensions
chambre de stockage
-
Statut de la propriétépropriété d'une société privée
-
Éléments remarquablespoudrière
-
Protectionsclassé MH, 2007/06/22
-
Précisions sur la protection
Classement de l'ensemble de la citadelle de Belle-Île.
-
Référence MH
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
Documents d'archives
-
Service Historique de la Défense du Château de Vincennes : 1 VH 294
Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 294, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1854-1857. Direction du Génie de Brest, Place de Belle-Ile, Mémoire du chef du Génie sur les projets supplémentaires pour 1856-1857, 20 décembre 1856.
-
Service Historique de la Défense du Château de Vincennes : 1 VH 295
Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 295, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1858-1859. Direction du Génie de Brest, Place de Belle-Ile, Mémoire du chef du Génie sur les projets pour 1858-1859, 29 décembre 1857.
-
Service Historique de la Défense du Château de Vincennes : 1 VH 295
Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 295, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1858-1859. Direction du Génie de Brest, Place de Belle-Ile, Mémoire du chef du Génie sur les projets supplémentaires 1858-1859, 8 décembre 1858.
Bibliographie
-
BAUDRY, Marie-Pierre, Les magasins à poudre situés dans l'enveloppe de la citadelle de Belle-Ile, dactylographié, janvier 1993
-
LE POURHIET-SALAT, Nicole. La défense des îles bretonnes de l´Atlantique, des origines à 1860. Vincennes, Service Historique de la Marine, 1983, 375 p.
-
FAUCHERRE, Nicolas, PROST, Philippe, CHAZETTE, Alain. Les fortifications du littoral, La Bretagne Sud. Chauray-Niort, collection : les fortifications du littoral. 1998, 279 p., ISBN 2-910137-24-4.
-
TRUTTMANN, Philippe. La barrière de fer. L’Architecture des Forts du Général Séré de Rivières (1872-1914). Thionville : éditions Klopp, 2000, 544 p.
