Réduit H, enceinte urbaine (Le Palais)
Œuvre étudiée
Auteur
-
Duigou LionelDuigou LionelCliquez pour effectuer une recherche sur cette personne.
Dessinateur et historien, membre fondateur de l'association "1846, La fortification du 19e siècle : connaître et partager".
Copyright
- (c) Association 1846
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bretagne Sud - Belle-Ile-en-Mer
-
Commune
Le Palais
-
Adresse
Bois du Génie
-
Cadastre
AC
79
-
Dénominationsréduit
-
Précision dénominationréduit de place d'armes
-
Destinationspromenade
-
Dossier dont ce dossier est partie constituante
-
Parties constituantes non étudiéesmur défensif, poterne, poudrière, casemate

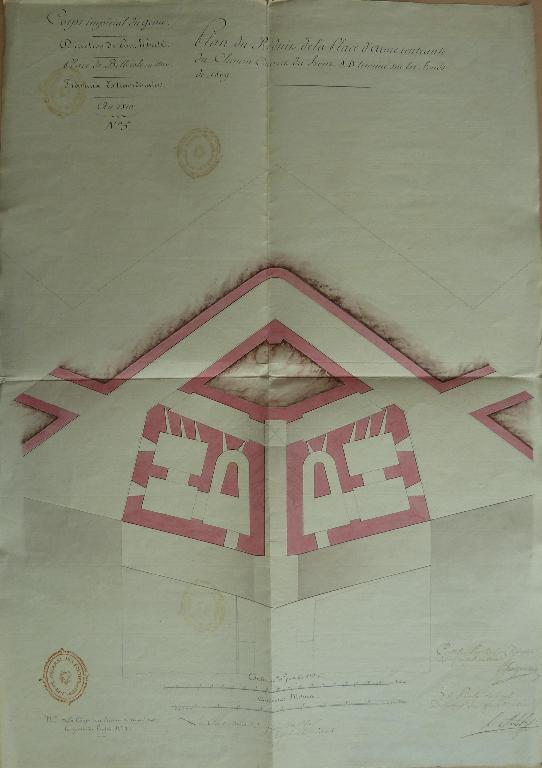

Les places d'armes rentrantes du chemin couvert de la contrescarpe du camp retranché du Palais conçu par le général de Marescot en 1803 doivent être munies de réduits défensifs en maçonnerie. Les réduits des fronts AB - dénommé plus tard réduit H - et des fronts BC - réduit G - sont construits en 1808-1810. Deux autres réduits prévus, l'un à la gauche de l'ouvrage A, l'autre entre les ouvrages D et E, ne sont jamais construits.
Les réduits G et H sont intégrés tels quels à la nouvelle enceinte du Palais construite entre 1840 et 1870. Ils sortent du domaine militaire après la Seconde Guerre mondiale.
-
Période(s)
- Principale : 1er quart 19e siècle , daté par travaux historiques
-
Dates
- 1810, daté par travaux historiques
-
Auteur(s)
- Auteur :
Les réduits G et H de l'enceinte urbaine du Palais sont des ouvrages très complexes malgré leur petite taille.
De plan pentagonal tous les deux, ouverts à la gorge, ils combinent des casemates et des parapets qui battent le chemin couvert et le glacis, avec une communication charretière en forme de T (réduit G) ou de Y (réduit H) entre le fossé et le chemin couvert. Galeries de circulation et locaux défensifs s’emboîtent ainsi au sein de l'espace restreint de l'ouvrage en communiquant peu entre eux (réduit G), voire pas du tout (réduit H). Les espaces dédiés à la défense sont disposés de manière à battre les galeries de circulation. La distribution intérieure de chaque réduit intègre de plus une liaison avec la galerie de contrescarpe qui les traverse en partie basse, et à la caponnière qui les relie au corps de place. Tous ces éléments se combinent en respectant un axe de symétrie constitué par la capitale de l'ouvrage.
Organisés selon le même principe, ils diffèrent dans le détail de leurs dispositions.

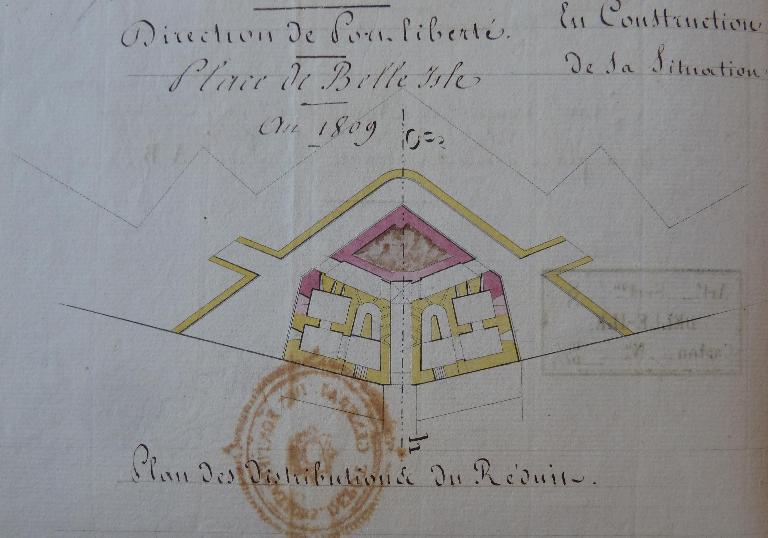

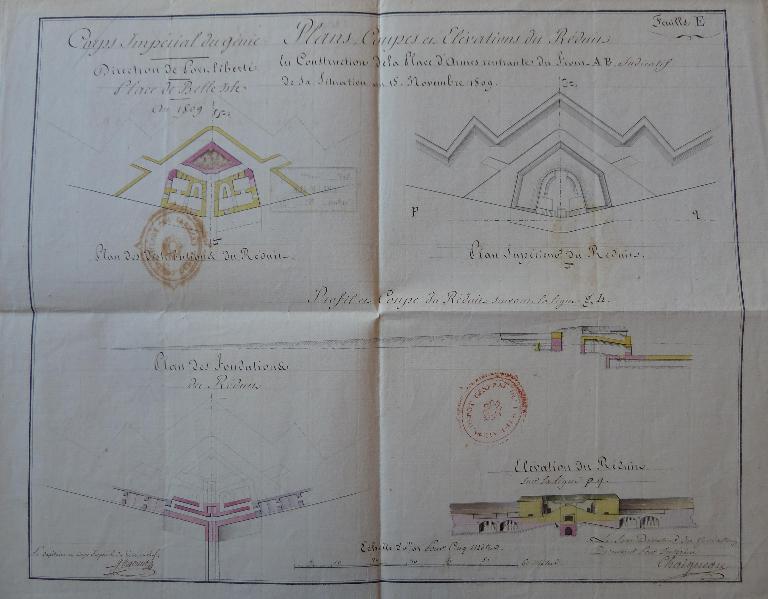

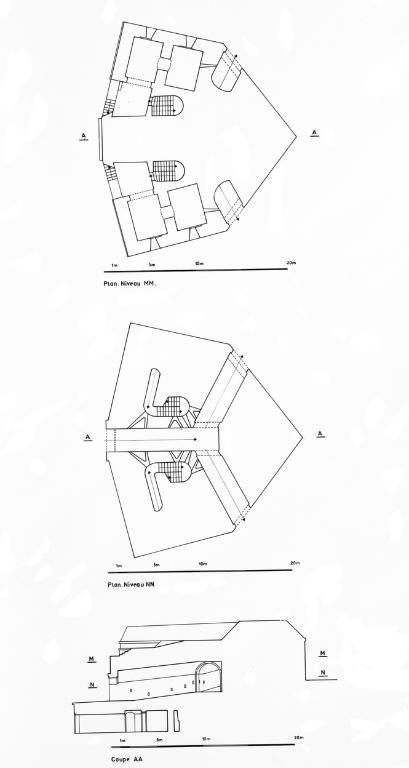

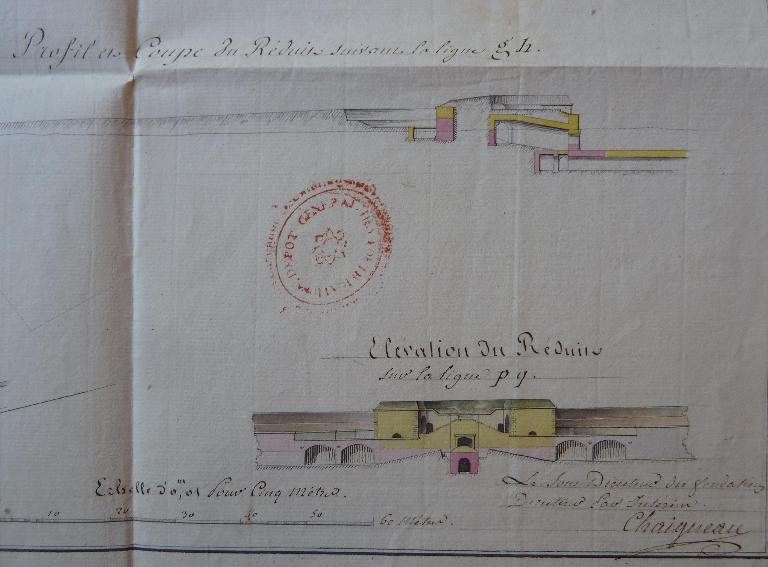

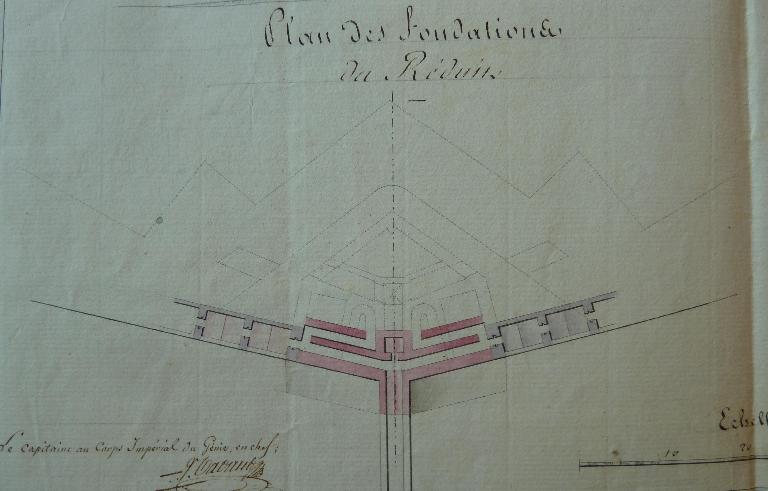

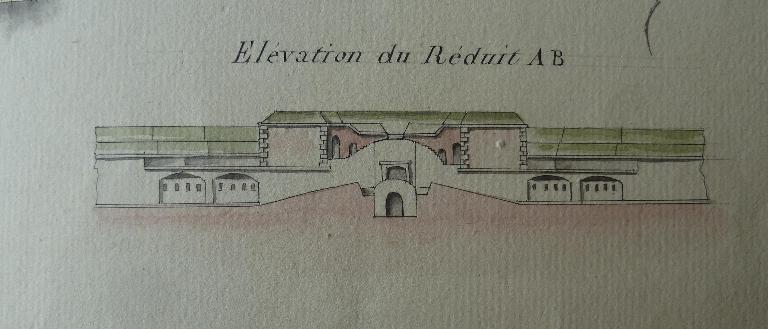

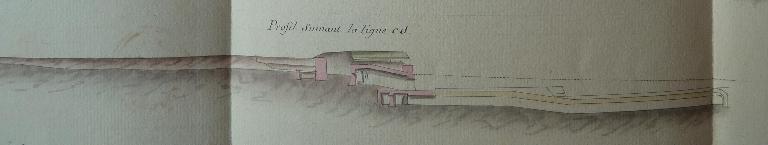

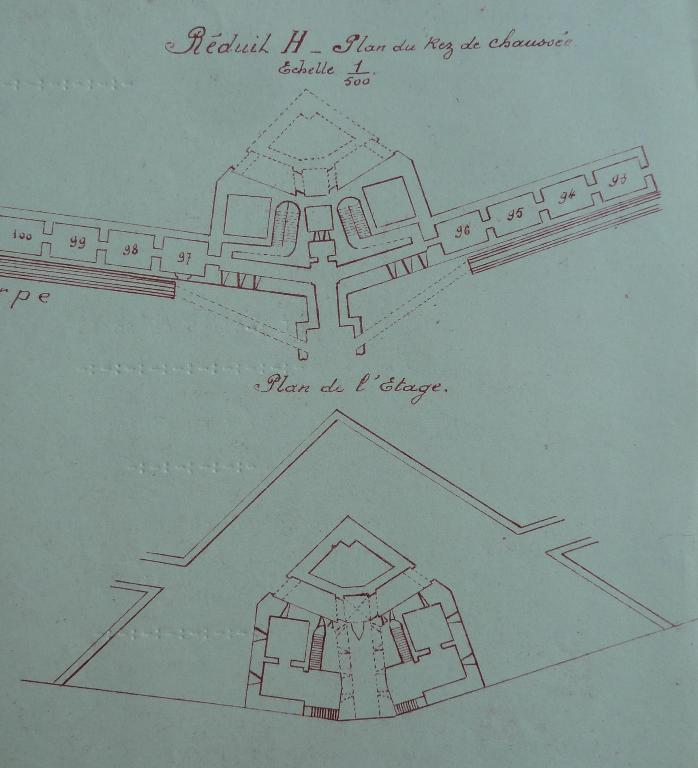

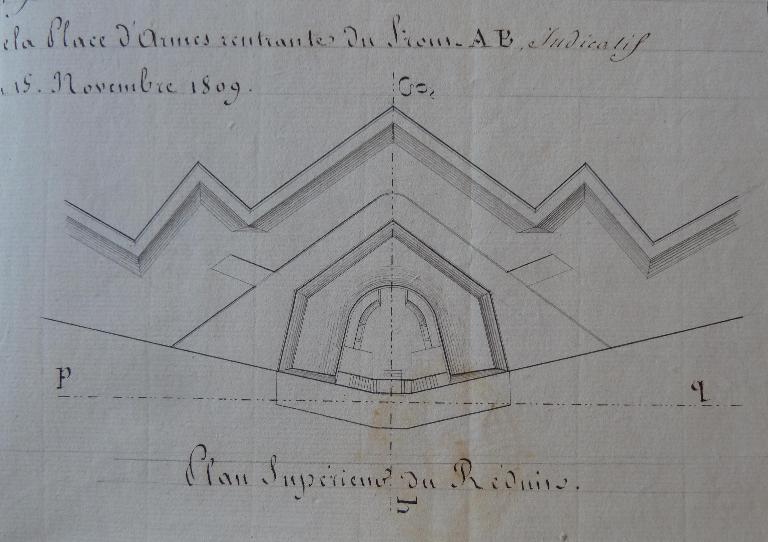

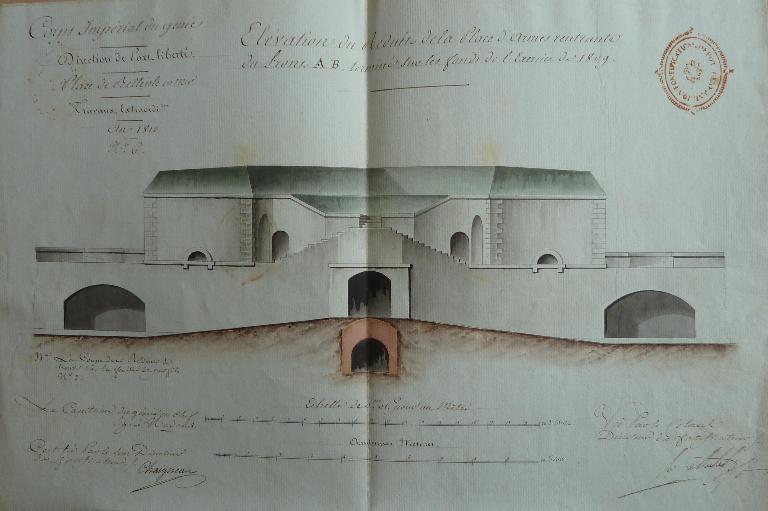

Le réduit H est situé au milieu du front A-B - ou 19-20 -, à la gorge de la place d'armes rentrante du chemin couvert. Il s'organise sur quatre niveaux : sous-sol relié à la galerie de contrescarpe et à la caponnière du fossé, rez-de-fossé où s'ouvre le débouché inférieur de la galerie de circulation, rez-de-chaussée où se situent les casemates de flanquement et les débouchés supérieurs de la galerie de circulation, terrasse avec parapet en terre.

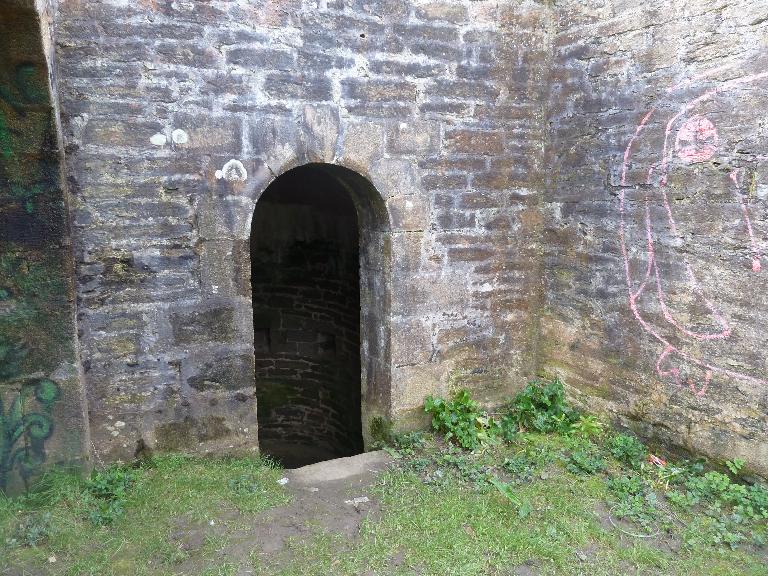

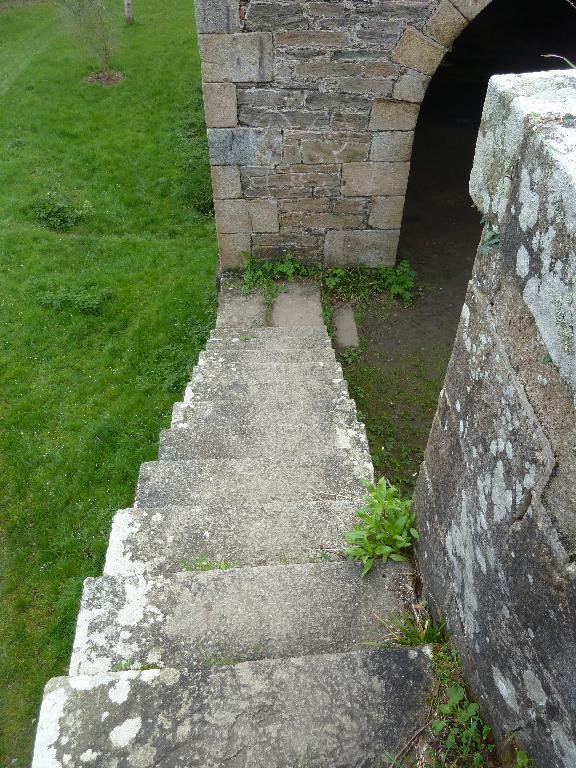

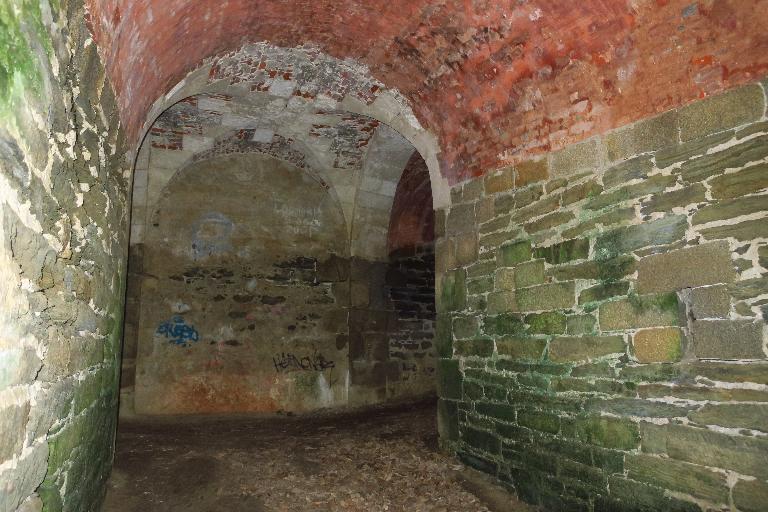

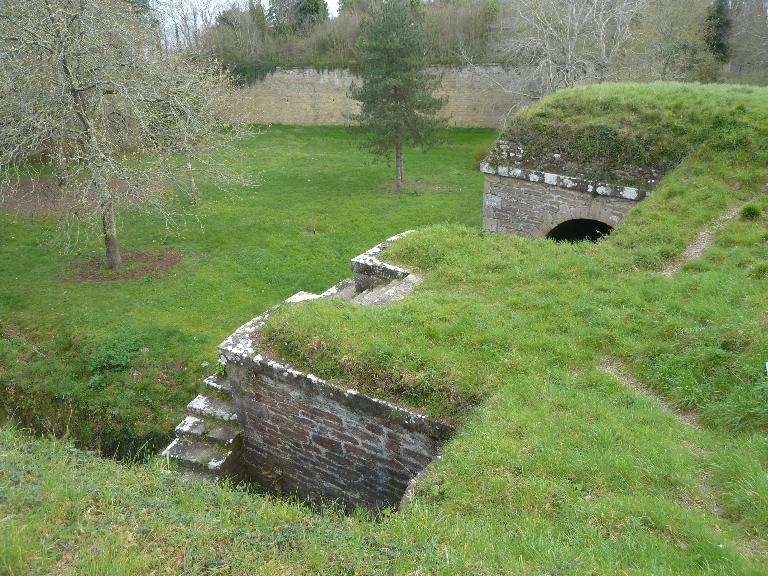

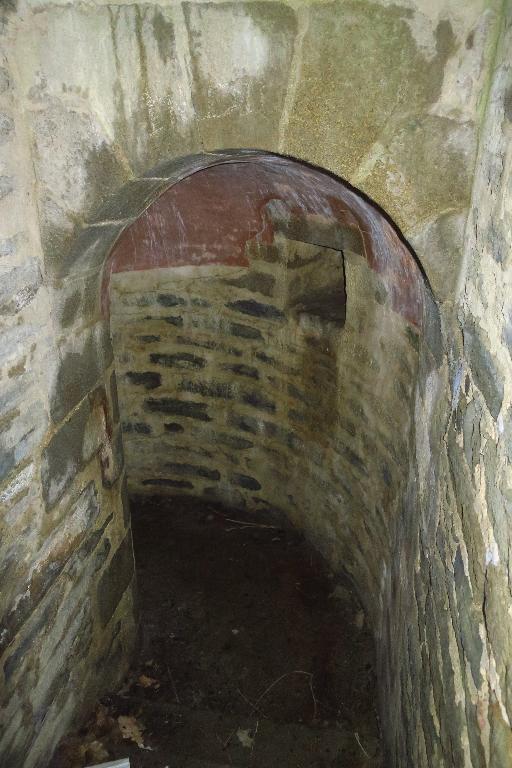

L'accès depuis la caponnière donne dans une courte galerie voûtée qui la prolonge. Un petit magasin à poudre en occupe le fond. De là, il est possible de rejoindre la galerie de contrescarpe par deux galeries étroites en plan incliné. Après la jonction avec la galerie de contrescarpe, ces galeries effectuent un virage en épingle à cheveux vers l'intérieur et continuent à monter pour aboutir à des escaliers débouchant dans les cours situées derrière les casemates d'artillerie. L'accès à la terrasse se fait en empruntant deux escaliers placés à la gorge et se rejoignant en une unique volée.

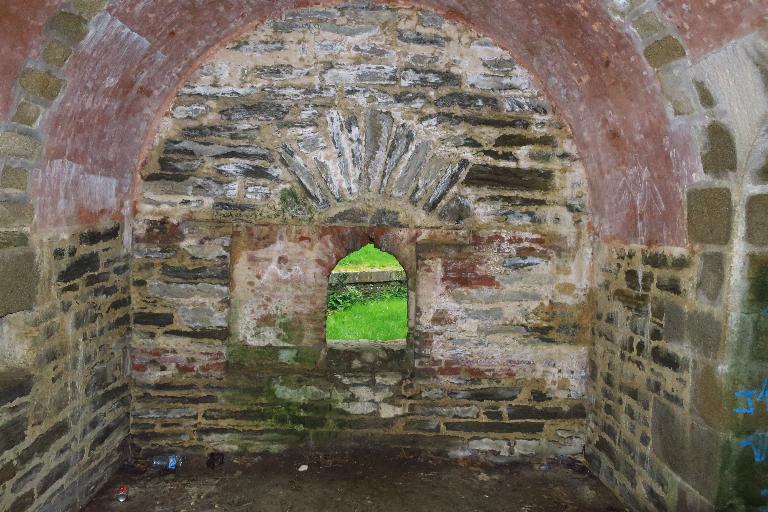

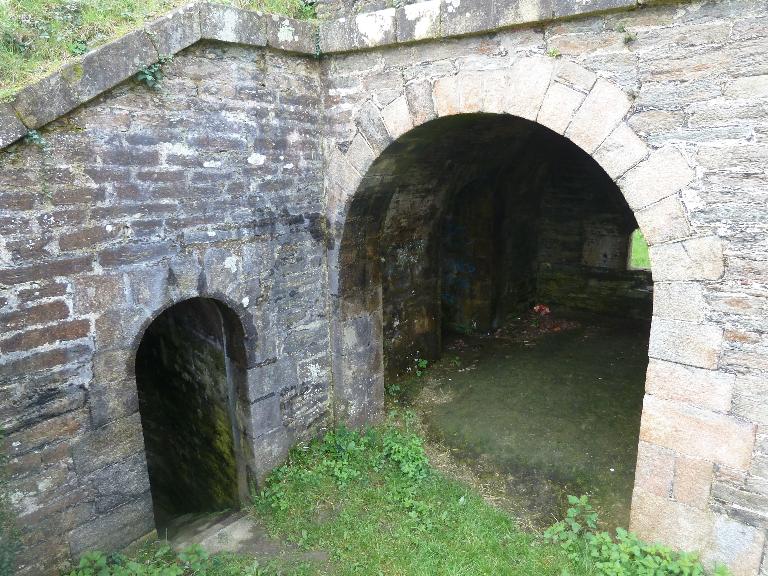

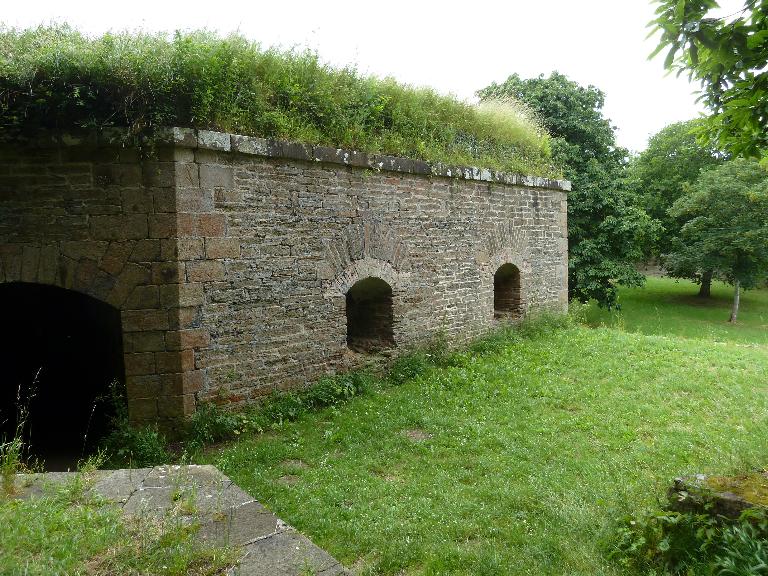

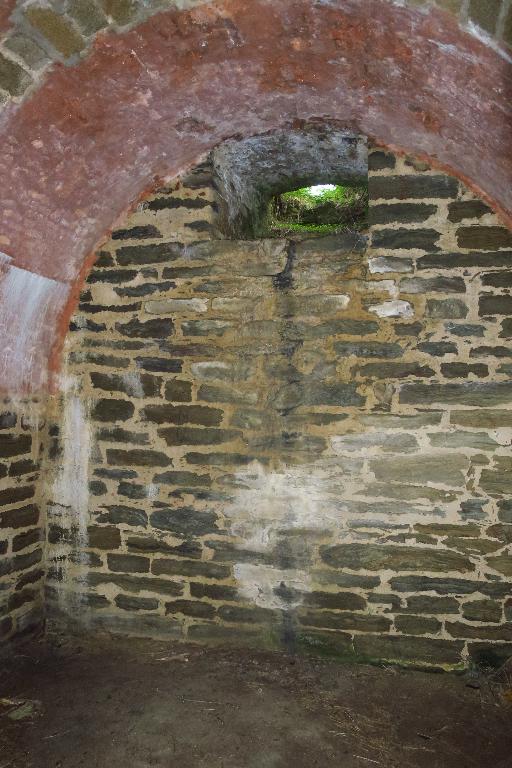

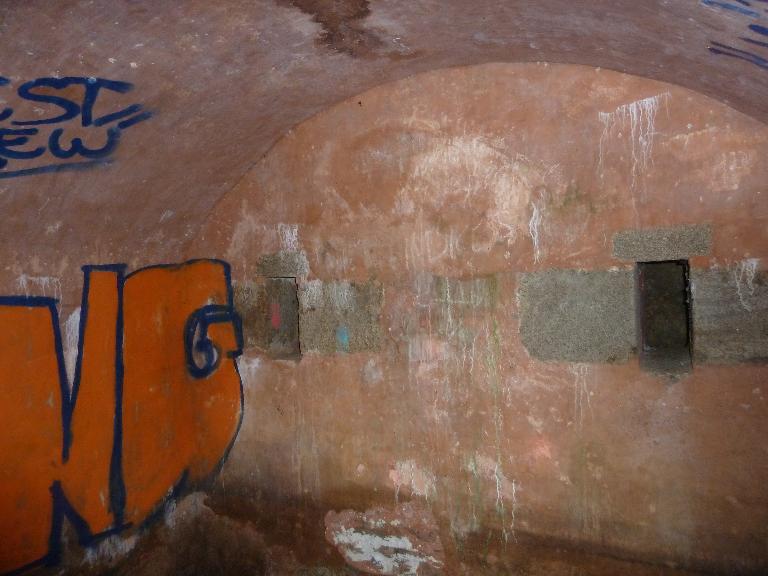

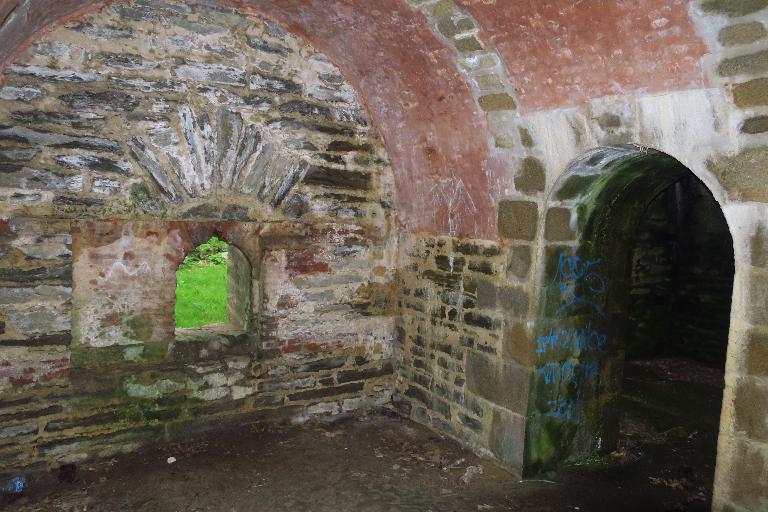

Les casemates des flancs sont au nombre de deux de chaque côté. Elles sont munies chacune d'une embrasure d'artillerie avec dispositif d'obturation. Elles communiquent par une porte percée dans leur piédroit. Seules les casemates les plus près de la gorge sont ouvertes à l'arrière. Les deux autres sont aérées par des cheminées

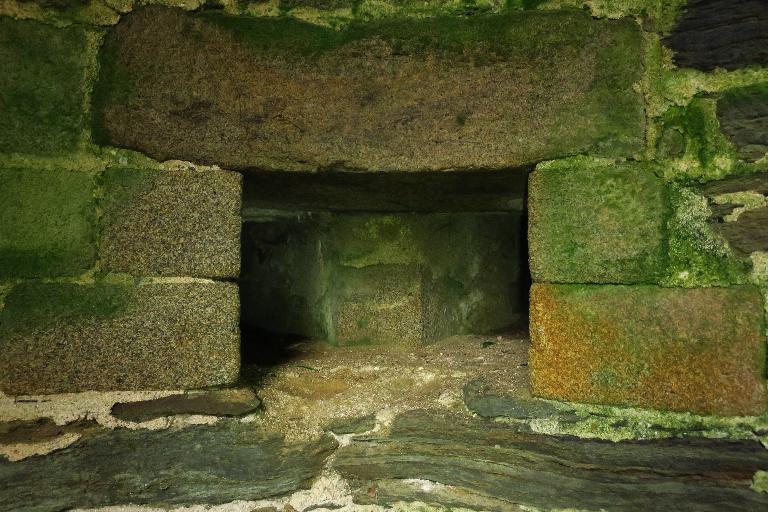

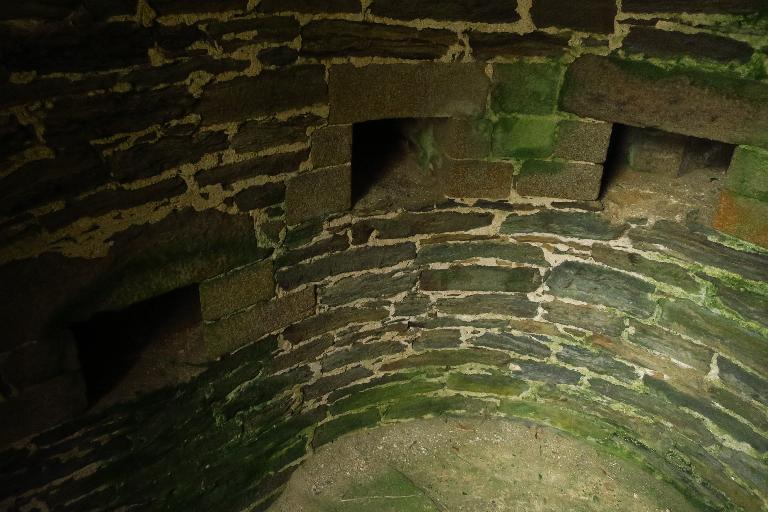

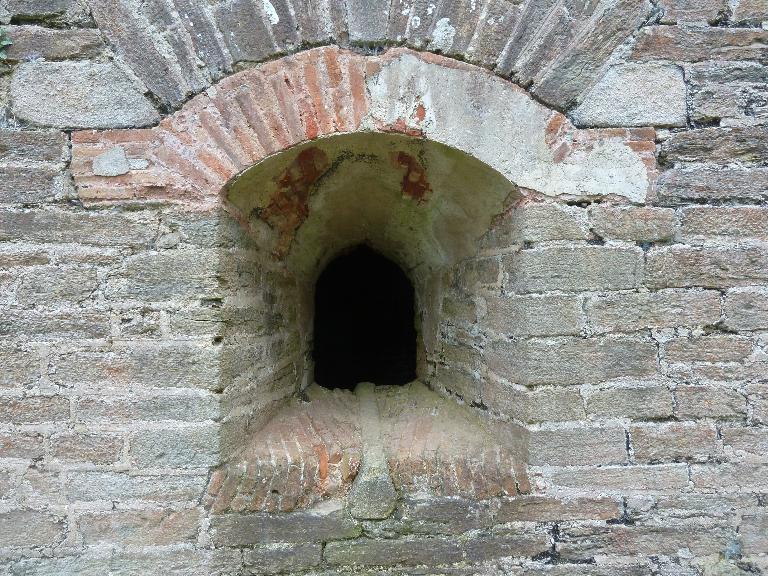

La grande galerie voûtée qui monte en plan incliné depuis le fossé se scinde en deux branches au milieu du réduit, qui débouchent dans ses flancs au niveau du chemin couvert. Elle est battue par des créneaux de tir situés dans les escaliers et les casemates.
-
Murs
- schiste moellon
- granite pierre de taille
- calcaire pierre de taille
- brique
-
Toitsterre en couverture
-
Plansplan symétrique
-
Couvrements
-

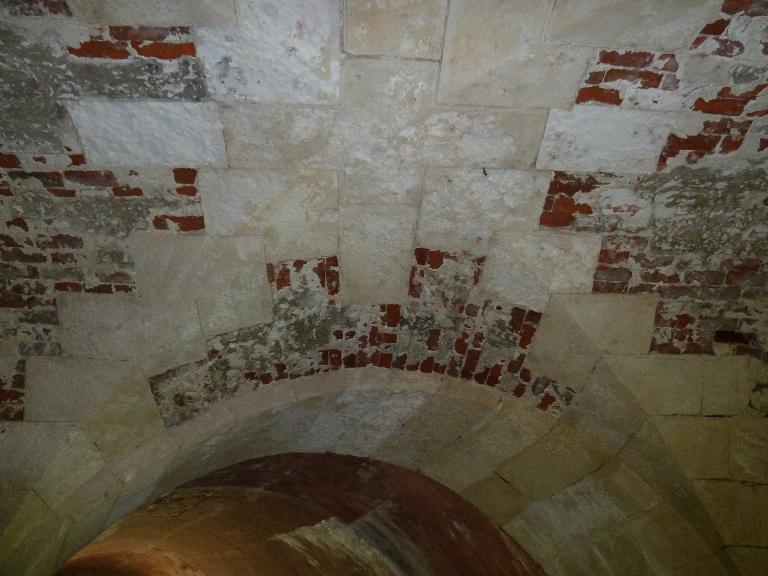

voûte en berceau plein-cintre,
en brique
-
Escaliers
- escalier dans-oeuvre : escalier de type complexe
-
Autres organes de circulationrampe d'accès
-
État de conservationbon état
-
Statut de la propriétépropriété de la commune
-
Éléments remarquablesréduit
-
Sites de protectionsite classé, zone naturelle d'intérêt écologique faunistique et floristique
-
Protectionsclassé MH, 2004/11/03
-
Précisions sur la protection
Classement de l'ensemble de l'enceinte urbaine du Palais.
-
Référence MH
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Inventaire général, ADAGP
- (c) Service historique de la Défense
- (c) Inventaire général, ADAGP
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
- (c) Association 1846
Bibliographie
-
LE POURHIET-SALAT, Nicole. La défense des îles bretonnes de l´Atlantique, des origines à 1860. Vincennes, Service Historique de la Marine, 1983, 375 p.
-
PROST, Philippe, L'enceinte urbaine du Palais, un grand chantier de l'Empire, In CONGRES DE L'ASSOCIATION VAUBAN (5,6,7 mai 1989), Vauban à Belle-Île, Le Palais, Éditions Gondi, 1990, pages 74-87.
-
FAUCHERRE, Nicolas, PROST, Philippe, CHAZETTE, Alain. Les fortifications du littoral, La Bretagne Sud. Chauray-Niort, collection : les fortifications du littoral. 1998, 279 p., ISBN 2-910137-24-4.
-
PORTIER, Carlette, POUTORD, Jacques, Belle-Île-en-Mer. L'enceinte urbaine de Palais, Locmaria, Société historique de Belle-Île-en-Mer, 1998.
Périodiques
-
CHAURIS, Louis, Nature et provenance des pierres mises en œuvre dans les ouvrages défensifs à Belle-Île (Morbihan), Bulletin de l'association bretonne, 2011, CXX, p. 285-302.
Date(s) d'enquête :
2017;
Date(s) de rédaction :
2017
