Chargé d'études d'Inventaire du patrimoine à la Région Bretagne.
Dossier d’œuvre architecture IA29133720
| Réalisé par
- enquête thématique régionale, Inventaire des héritages militaires en Bretagne
Bunker - abri de type 502 pour deux groupes de combat (B 70 / 1), rue Emma Herland, Kerlinou (Brest)
Œuvre étudiée
Auteur
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bretagne - Brest-Saint-Pierre
-
Hydrographies
-
Commune
Brest
-
Lieu-dit
Kerlinou
-
Adresse
Rue Emma Herland
-
Cadastre
DS
452
-
Dénominationsblockhaus, casemate, abri

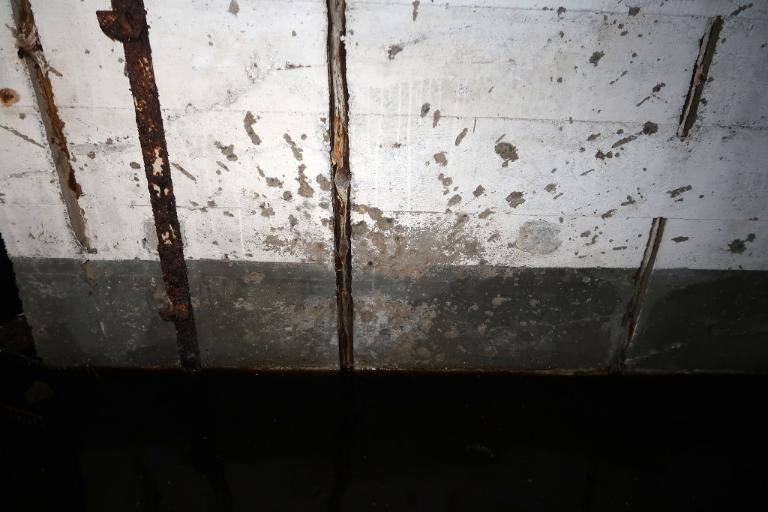

Ce bunker de type 502, élevé par l’Allemagne nazie fin 1942 grâce à l’Organisation Todt, a nécessité un terrassement de 880 m3 et pour son édification 629 m3 de béton, 28 t de fer rond et 12,5 t de fer profilé pour le plafond.
Appartenant à la ligne principale de combat (Hauptkampflinie) de Brest, ce bunker servait à abriter au quotidien 24 soldats en cas de bombardement aérien, maritime ou terrestre. Il faisait partie de l’ensemble fortifié "B 70" de la Forteresse Brest (Festung Brest) et fonctionnait avec d’autres ouvrages défensifs : fossés anti-char et anti-infanterie, réseaux de barbelés, champs de mines, bunkers - casemates, postes d’observation et de tir dit Tobruk-Stand, bunker - abri, trous d’hommes et tranchées de communication.

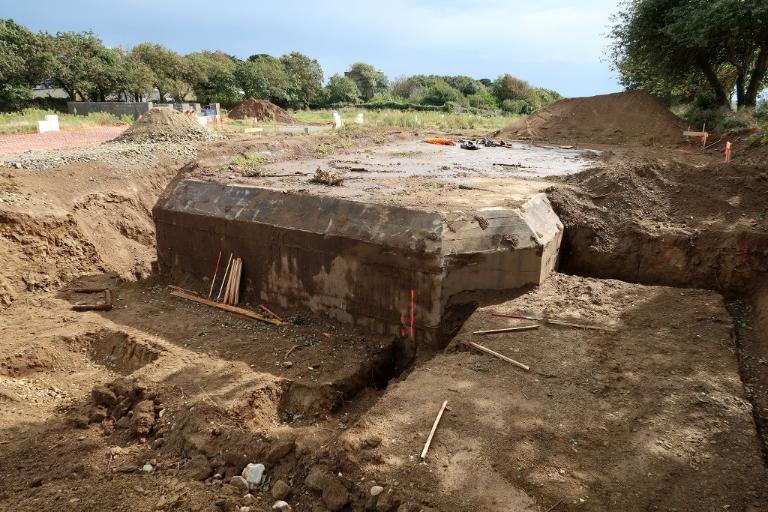

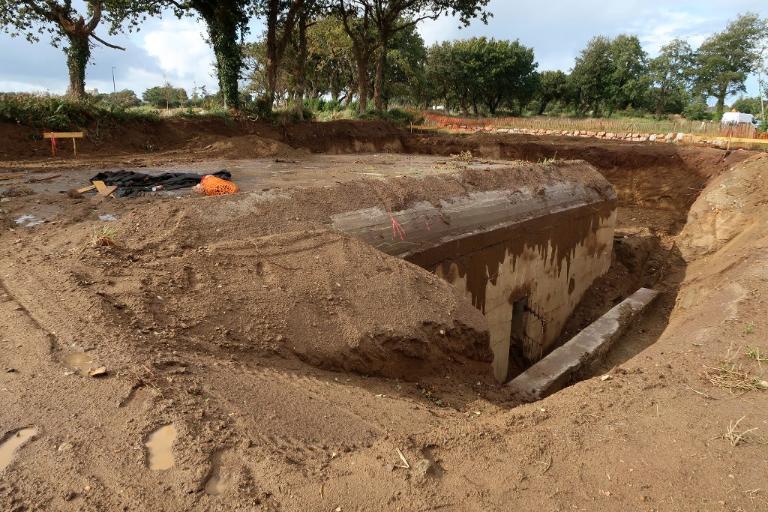

Ce bunker a été déblayé en septembre 2023 pour construire une maison d’habitation : intégré au sous-sol, il sert partiellement de support à la construction.
L’intérêt de ce bunker réside dans son bon état de conservation : sa numérotation d’origine "B 70 / 1" (peinte sur le mur au-dessus du boîtier de connexion téléphonique), ses peintures murales de couleur blanche et verte et la porte blindée de la petite pièce.
Le bunker n’est pas cadastré, ni protégé par les documents d’urbanisme. En raison de l’absence de référentiel planimétrique, il est simplement géoréférencé à l’échelle de la parcelle.
Ce dossier d’Inventaire du patrimoine a été créé en juin 2024 dans le cadre de l'Inventaire des héritages militaires porté par la Région Bretagne. Un grand merci à notre informateur qui nous a permis d’étudier ce bunker.
×
Ce bunker a été construit sous maîtrise d’ouvrage de l’Organisation Todt vraisemblablement dans le deuxième semestre 1942.
A l’intérieur, il est numéroté "B 70 / 1" : la lettre "B" correspond au "domaine de la forteresse de Brest" (Festungsbereich Brest) qui englobait également plusieurs communes limitrophes ; le numéro "70" correspond à la numérotation de l’ensemble fortifié, tandis que le numéro "1" correspond à la carte générale d’implantation des bunkers de 1942 (ce bunker correspond au n° 3).
Il s’agit d’un bunker - abri de type 502 pour deux groupes de combat (Doppelunterstand). Ce type de bunker permanent est classé en norme de protection B (Baustärke B) : dalle de couverture et murs périphériques mesurent ainsi 2 mètres d’épaisseur pour résister à un bombardement aérien, maritime ou terrestre. C'est un bunker - habitation (Wohn-Bunker) à deux salles de garde ou pièces de vie, conçu pour abriter un "équipage" de 24 soldats comme l’attestent les fixations de couchettes tubulaires. Il s’agit ici d’une version sans cloche blindée, ni puits pour périscope.
La parcelle (ex DS n° 89, aujourd’hui DS n° 452) a fait l’objet d’un diagnostic archéologique en 2015. Cartographié dans le cadre de fouilles archéologiques dirigées par Éric Nicolas, le bunker n’a cependant pas fait l’objet d’une étude dédiée.
En septembre 2023, une maison est en cours de construction sur le bunker.
-
Période(s)
- Principale : 2e quart 20e siècle
-
Dates
- 1942, daté par source, daté par travaux historiques
- 1943, daté par source, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Organisation Todtingénieur militaire attribution par travaux historiquesOrganisation TodtCliquez pour effectuer une recherche sur cette personne.
-
Auteur :

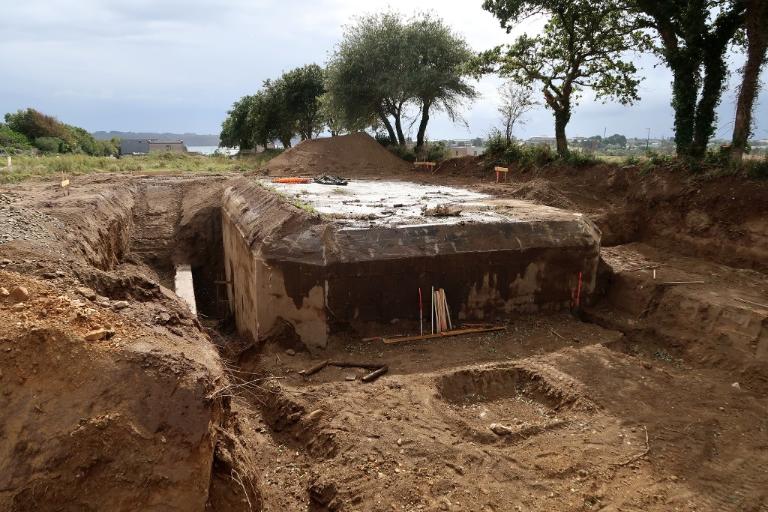

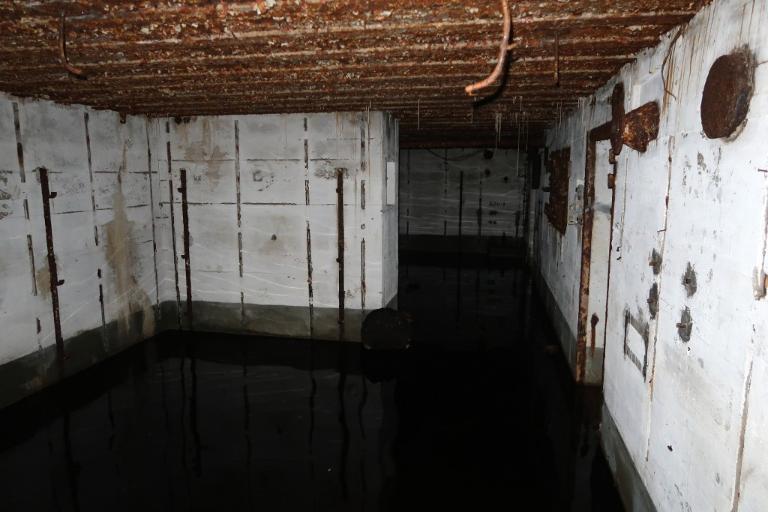

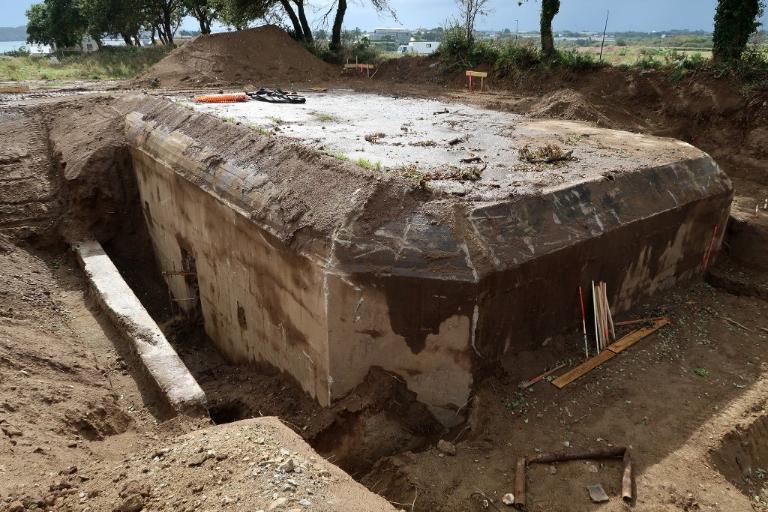

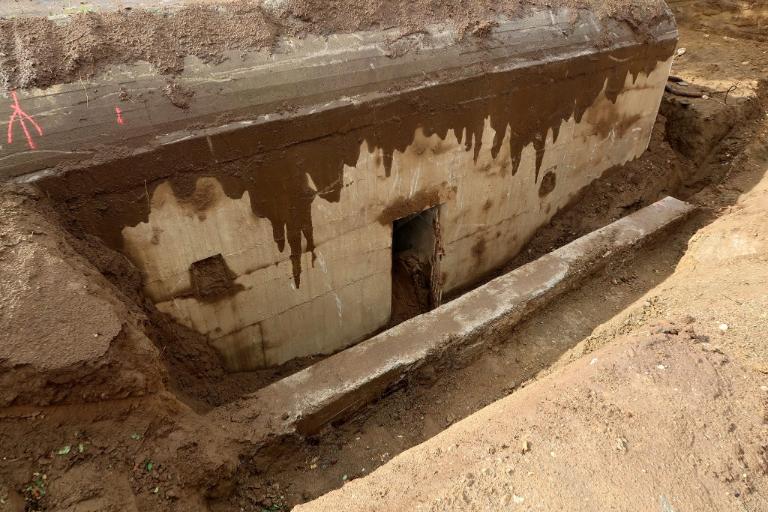

Ce bunker est complétement enterré dans le sol et seule sa dalle de couverture affleure pour des raisons de protection et de camouflage. De plan rectangulaire, il mesure 14,8 m de longueur pour 9,5 m de large. Les angles de la dalle de couverture sont légèrement coupés afin d'éviter la formation d’éclats en cas de coup au but.

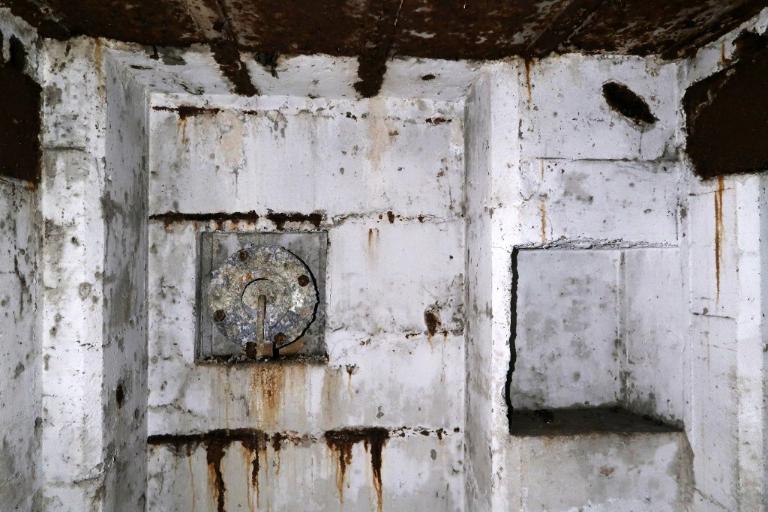

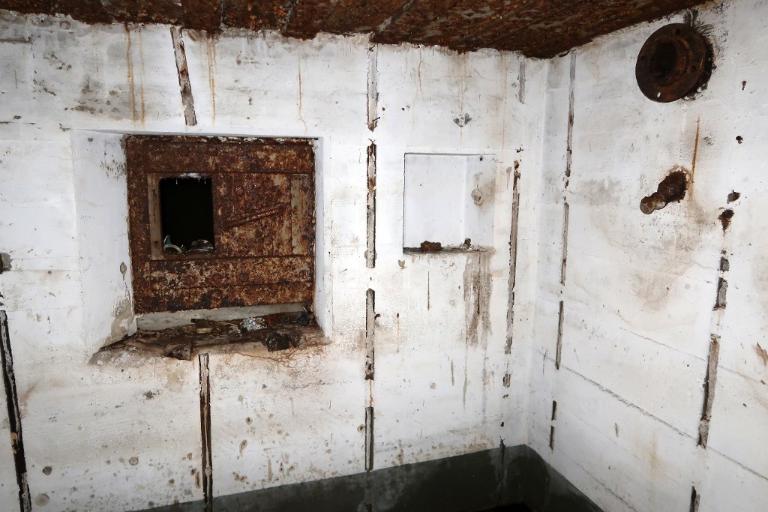

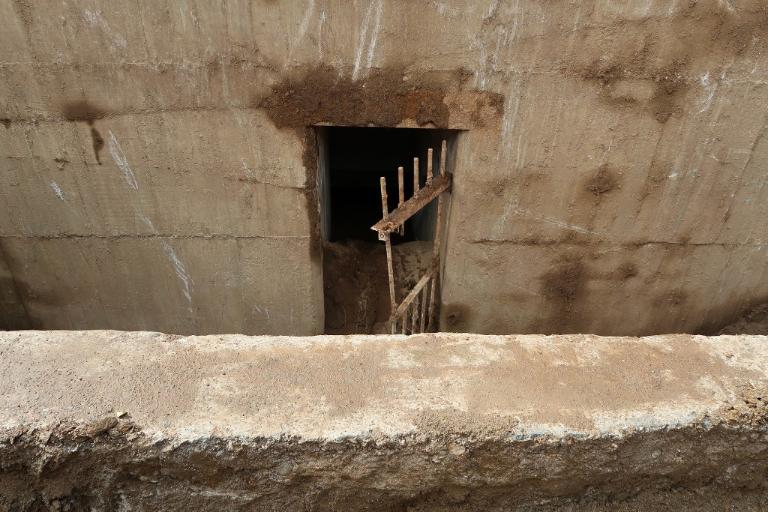

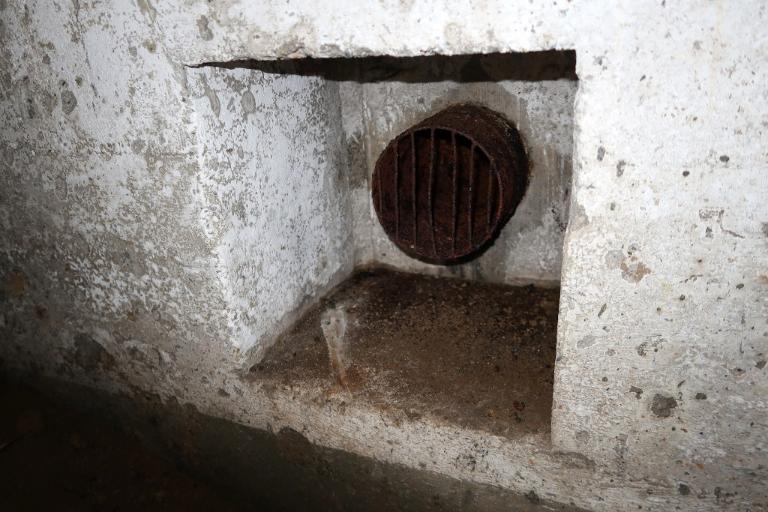

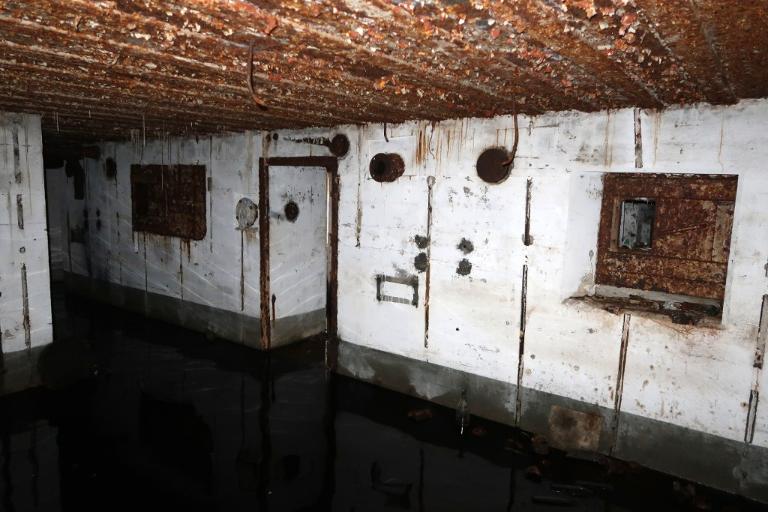

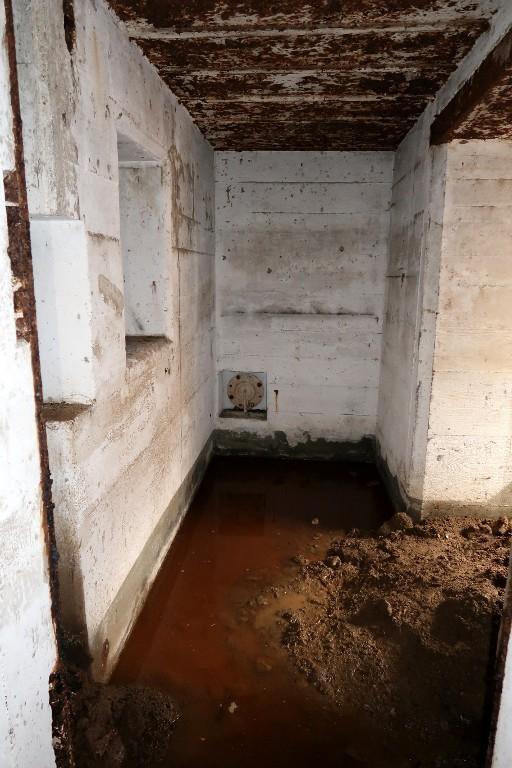

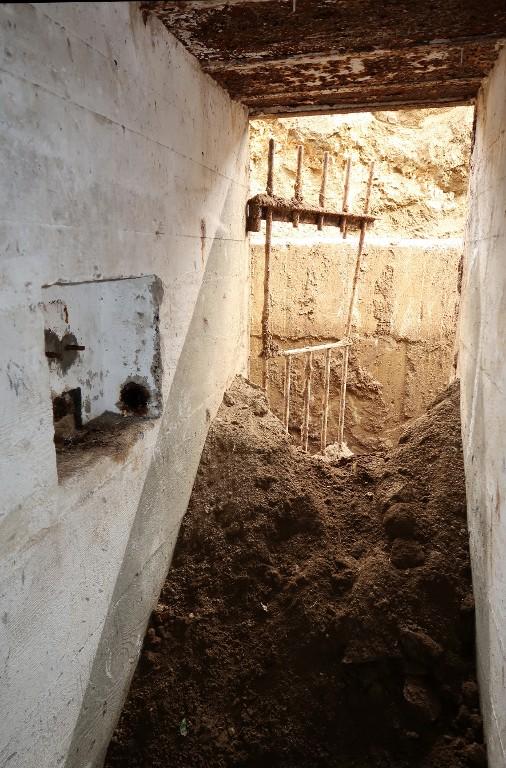

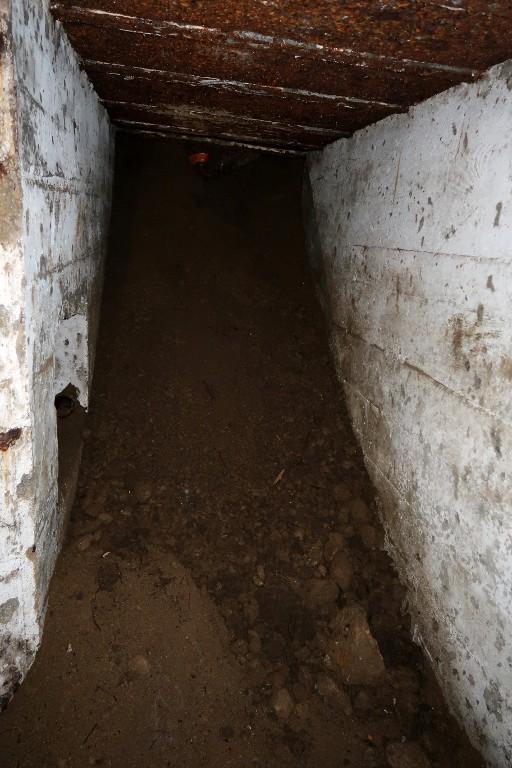

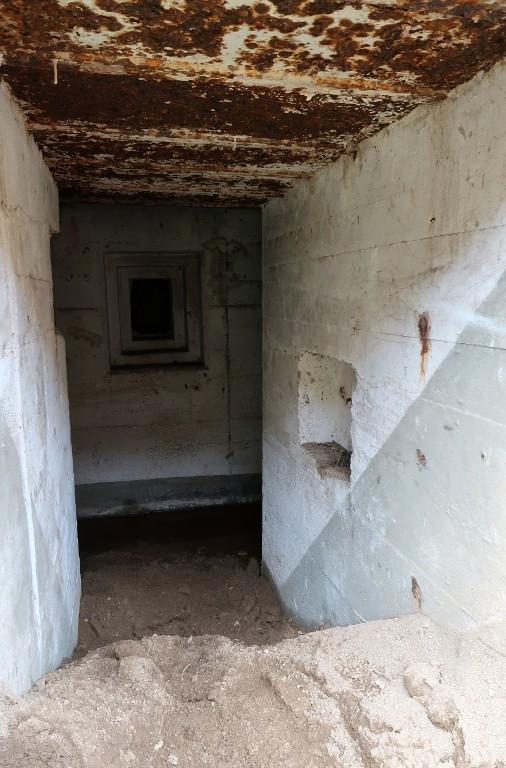

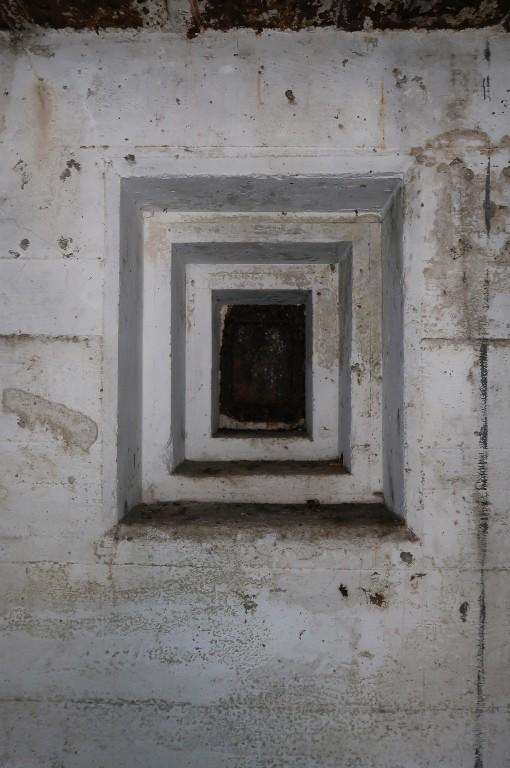

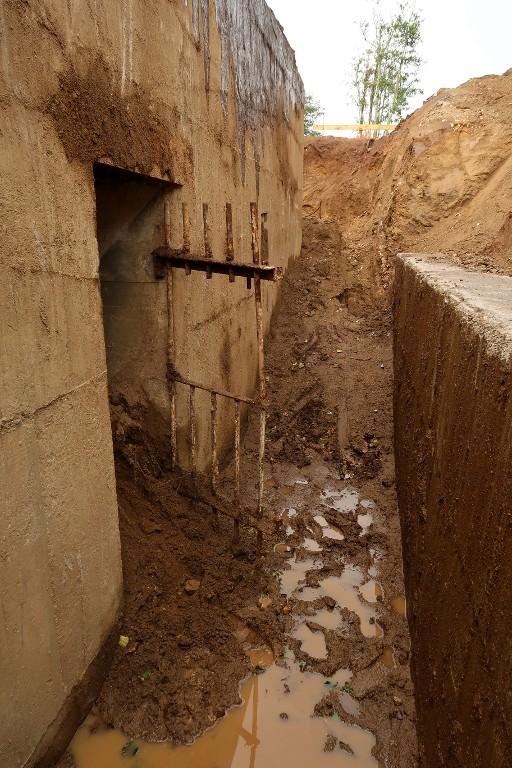

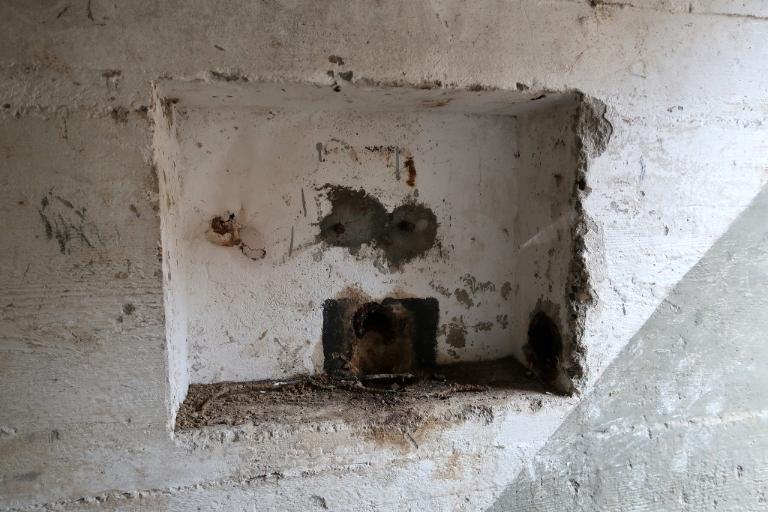

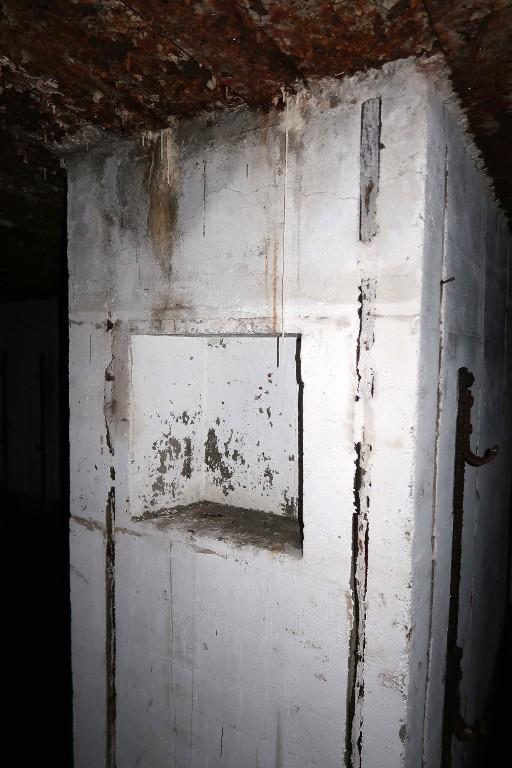

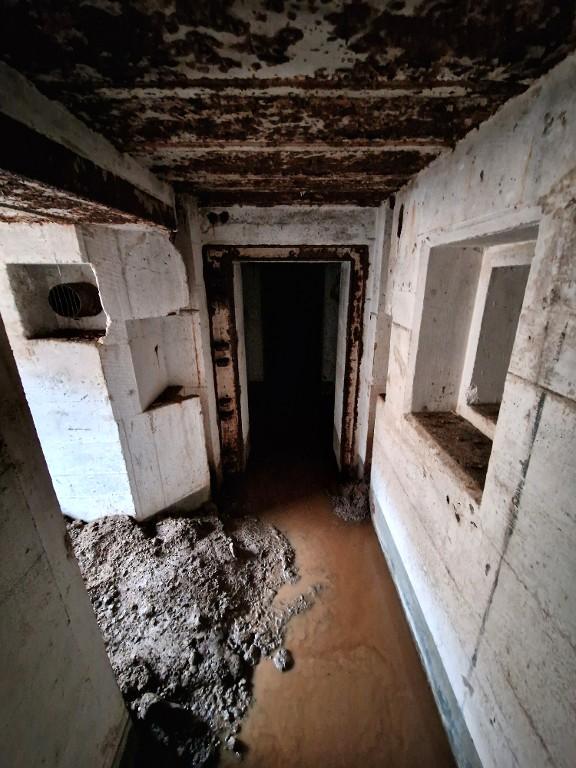

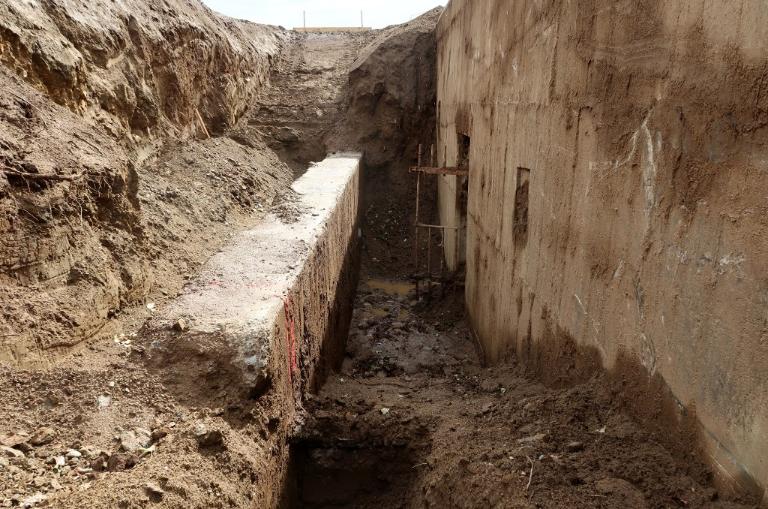

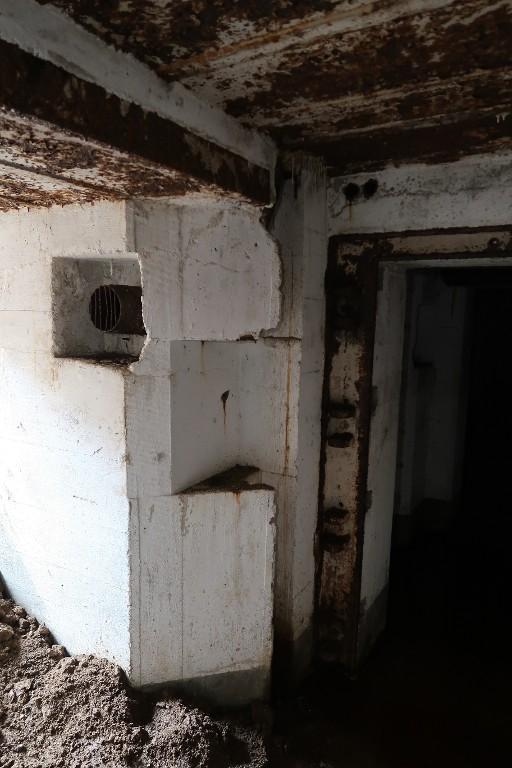

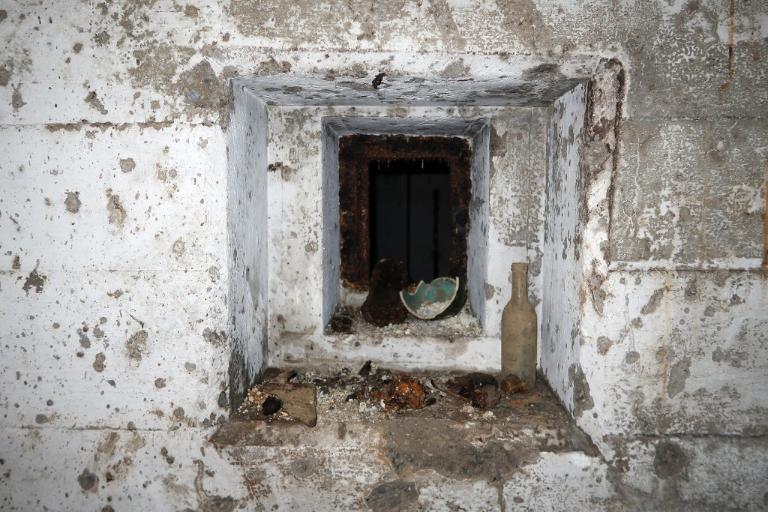

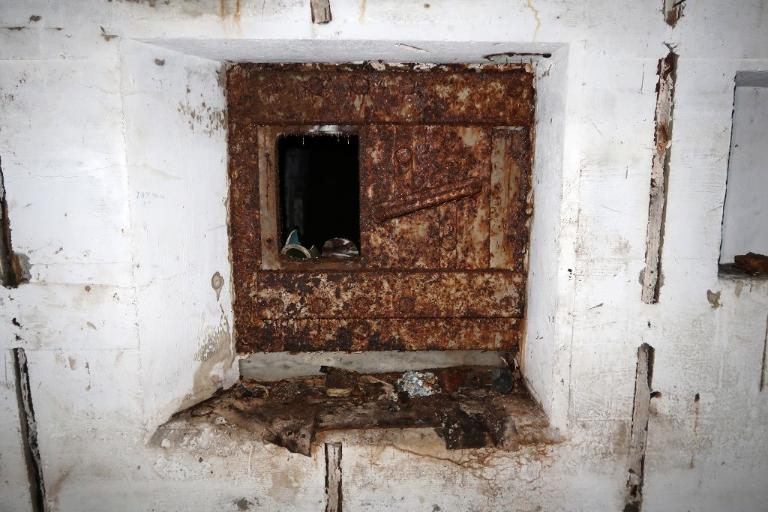

Il comporte deux entrées, percées dans l’élévation orientale, du côté le moins exposé à une attaque terrestre. La tranchée d’accès est protégée par un mur de soutènement en béton armé. Les deux entrées, chacune protégées par un créneau de tir, donnent accès à un sas commun qui donne ensuite accès à deux salles de garde et à une petite pièce annexe.

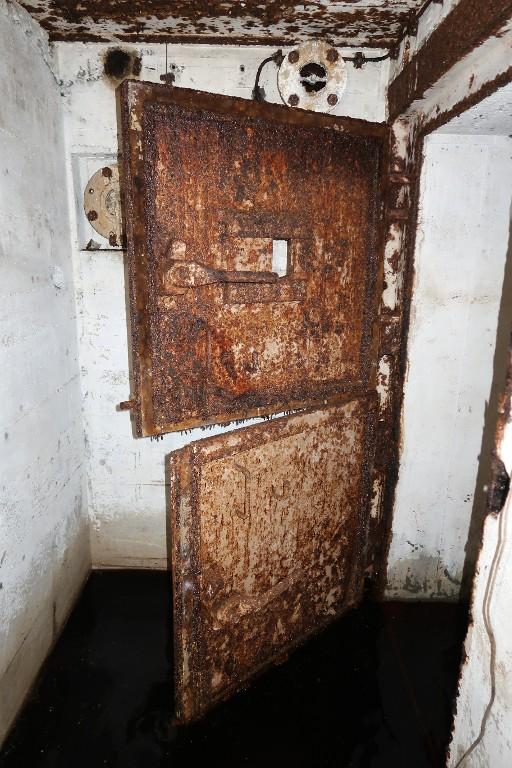

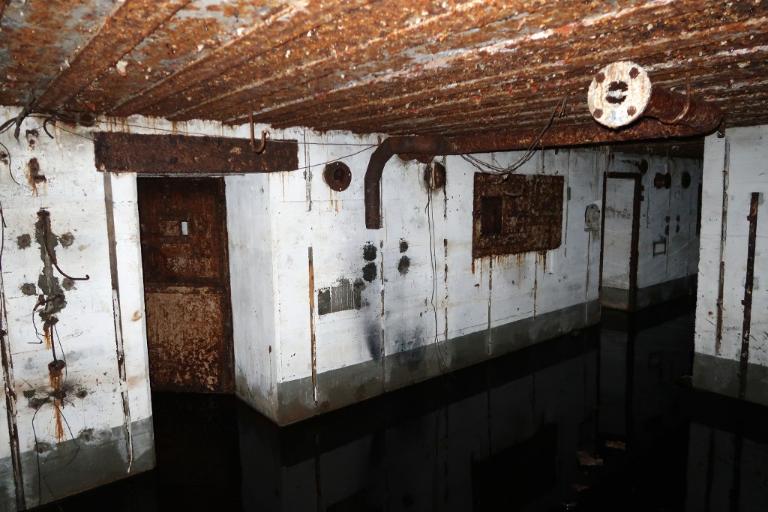

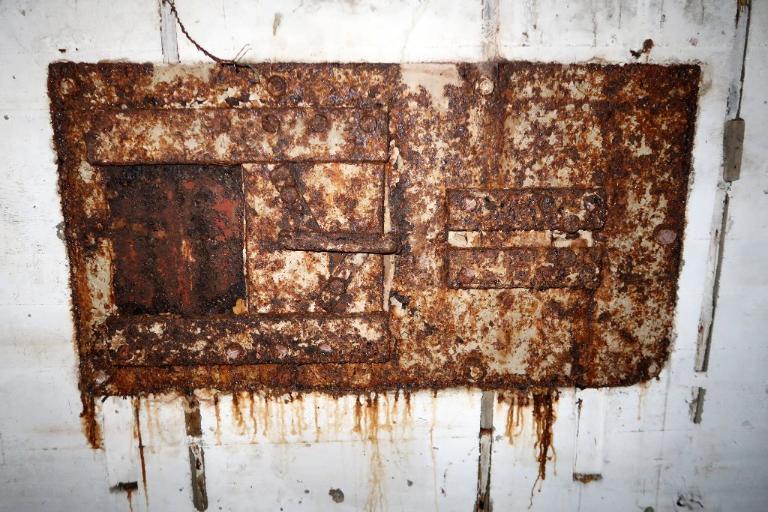

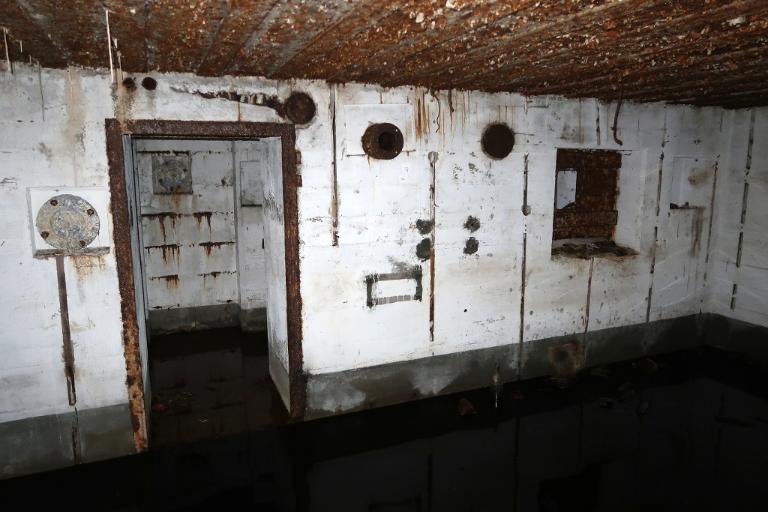

Ce bunker conserve uniquement la porte blindée à deux vantaux de la petite pièce annexe recevant normalement un puits pour péricope (ici, ce n’est pas le cas). Si leurs huisseries sont en place, les deux portes blindées du sas ont été déposées au chalumeau après-guerre.

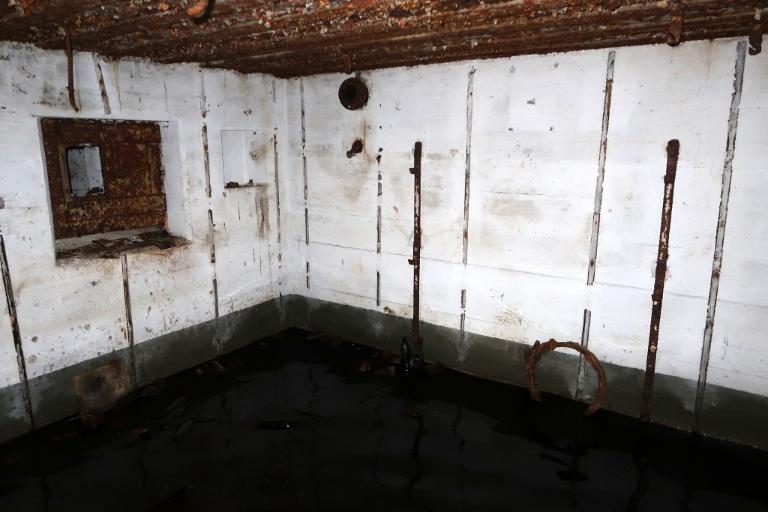

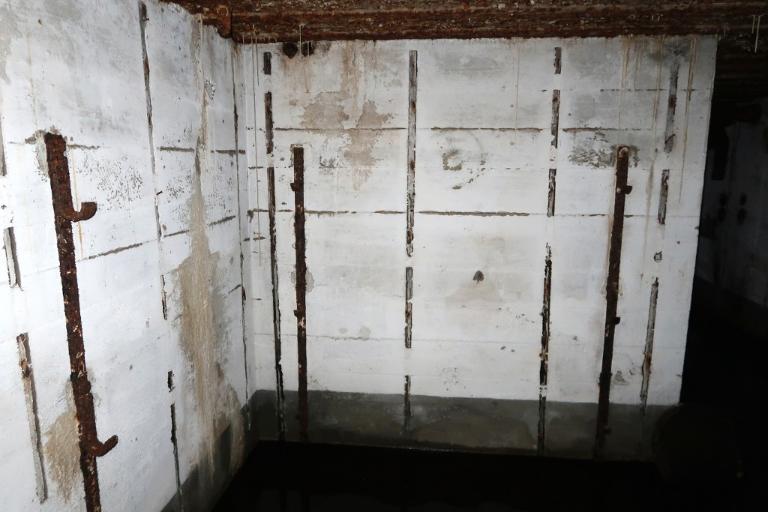

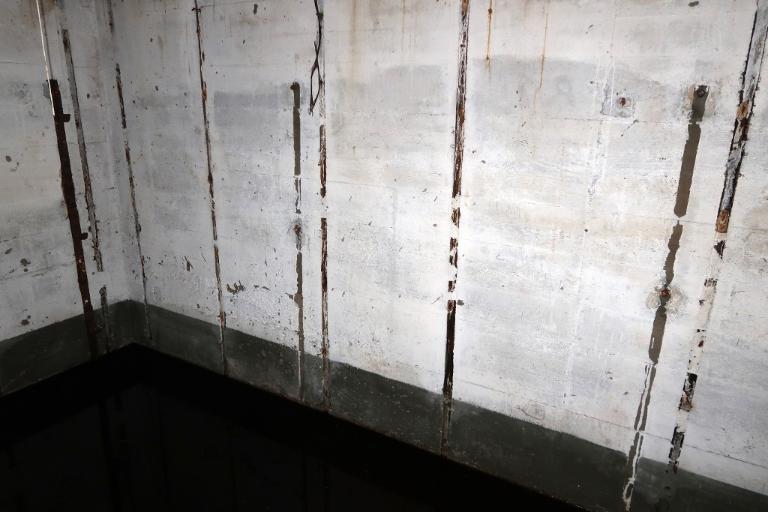

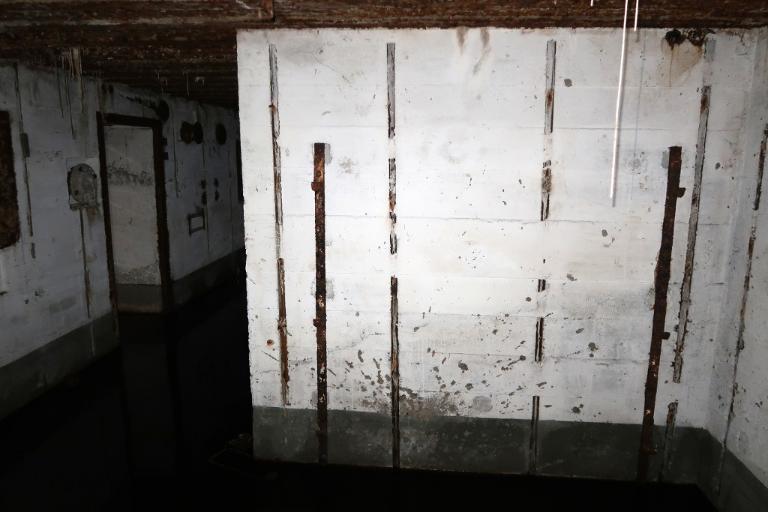

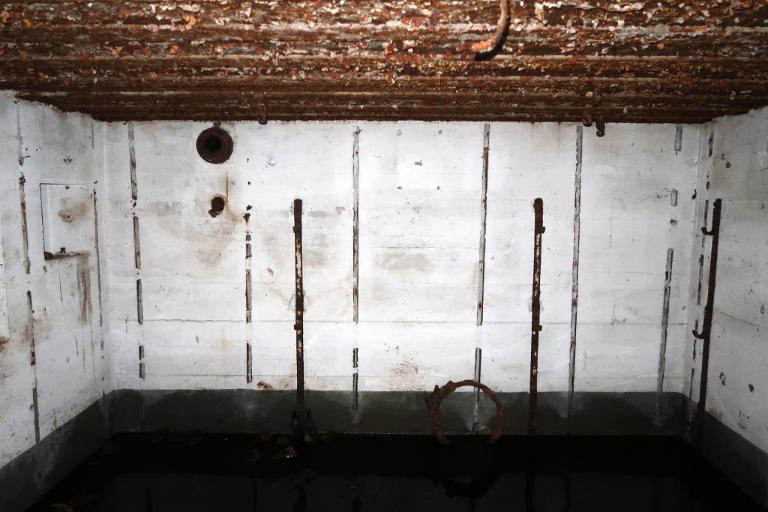

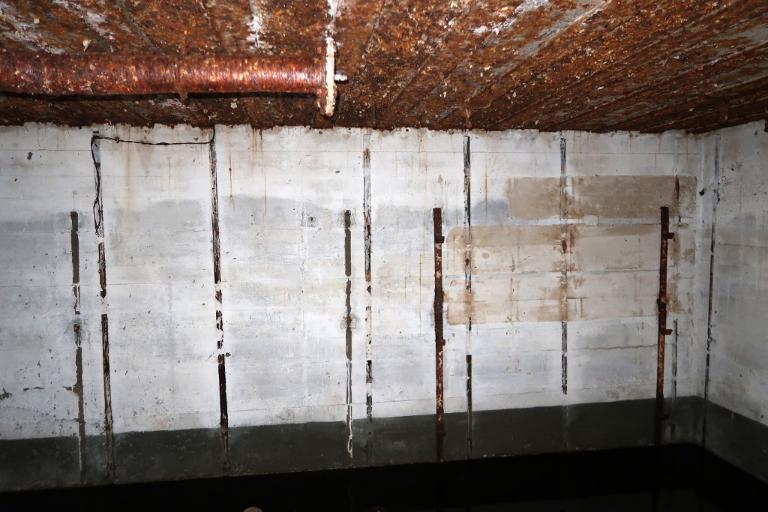

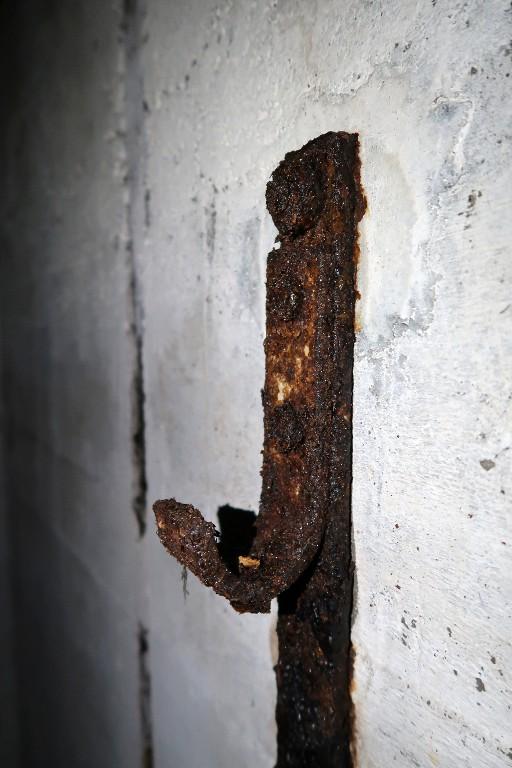

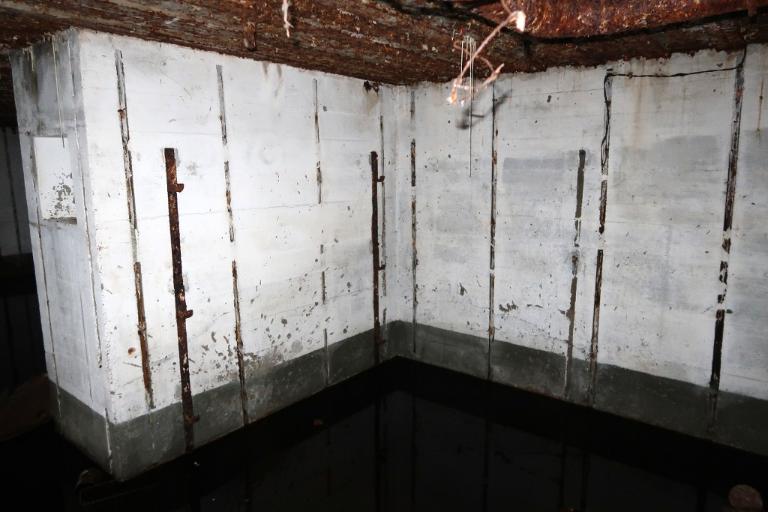

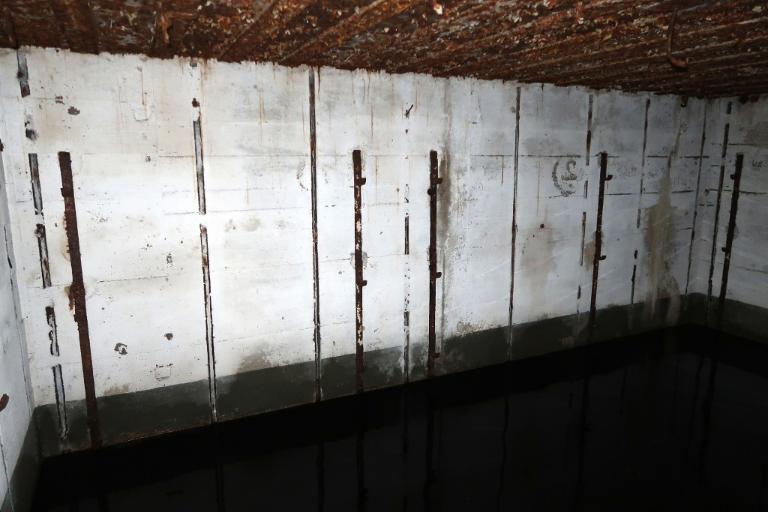

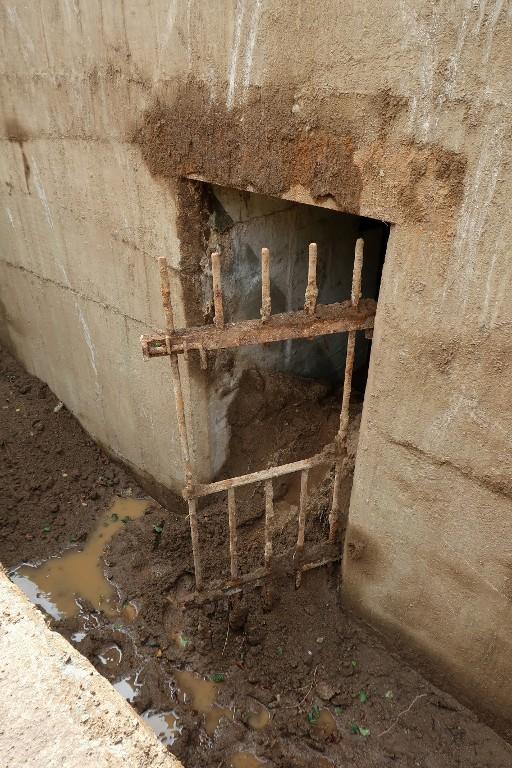

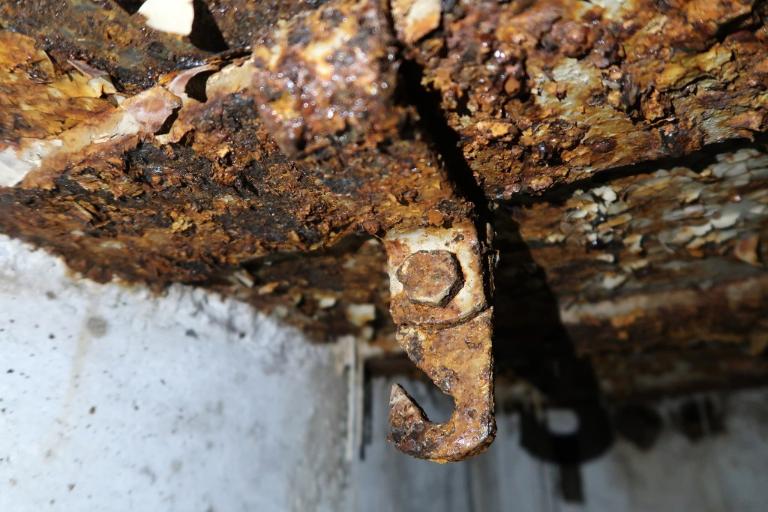

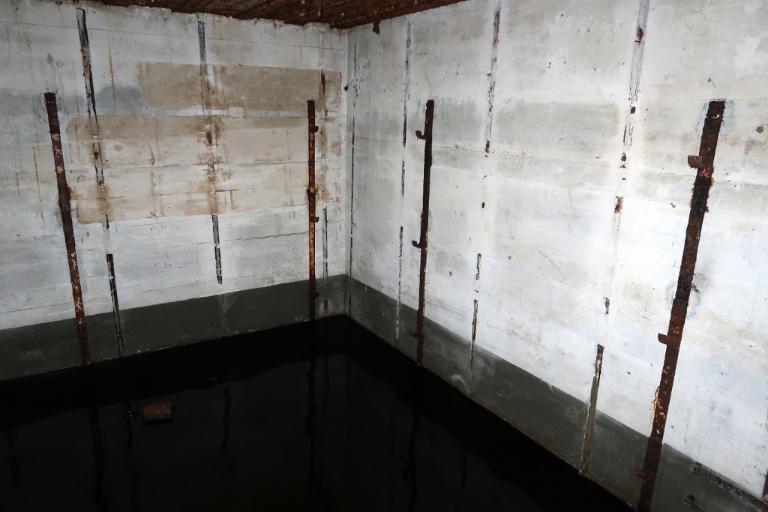

Les fixations murales et crochets pour 24 couchettes tubulaires sont en place tout comme la grille de protection de l’entrée nord.

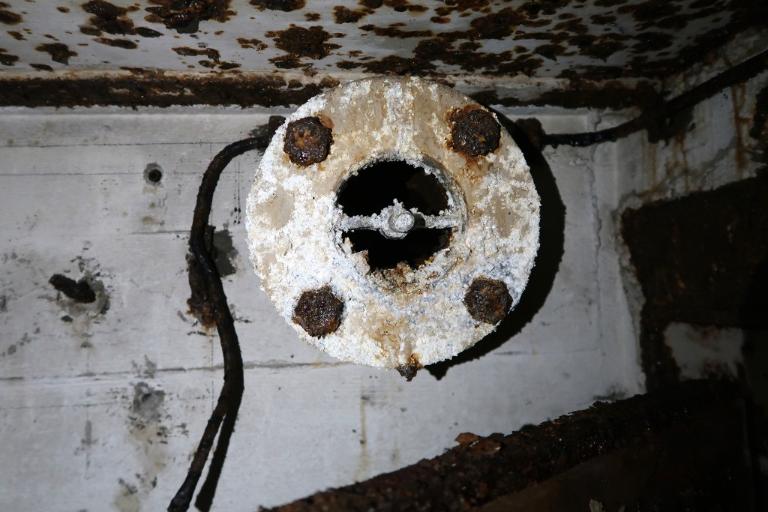

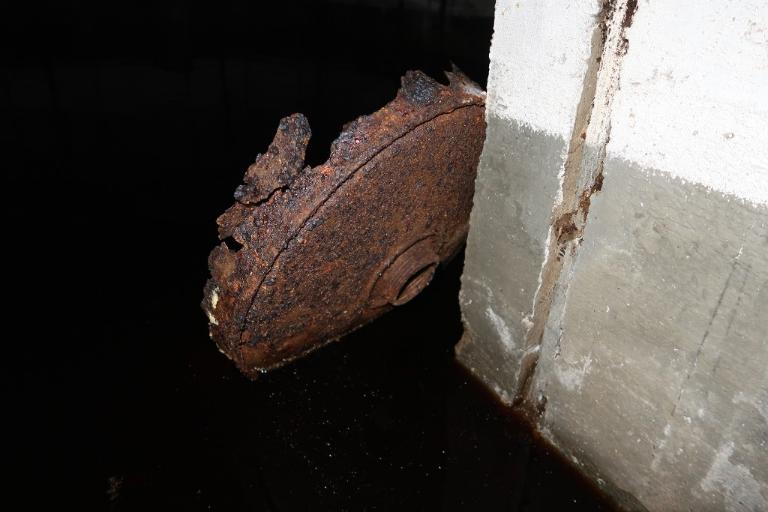

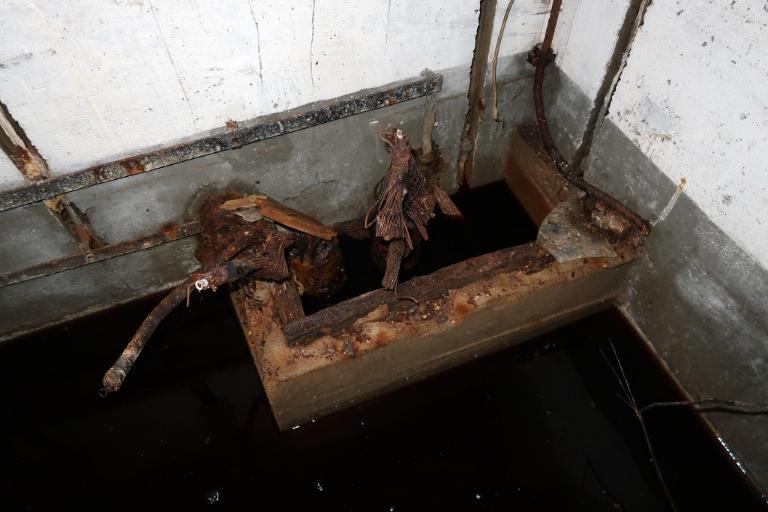

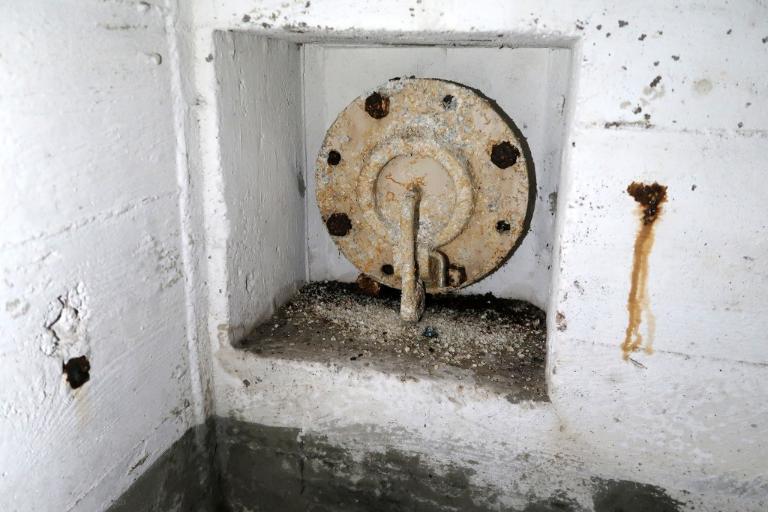

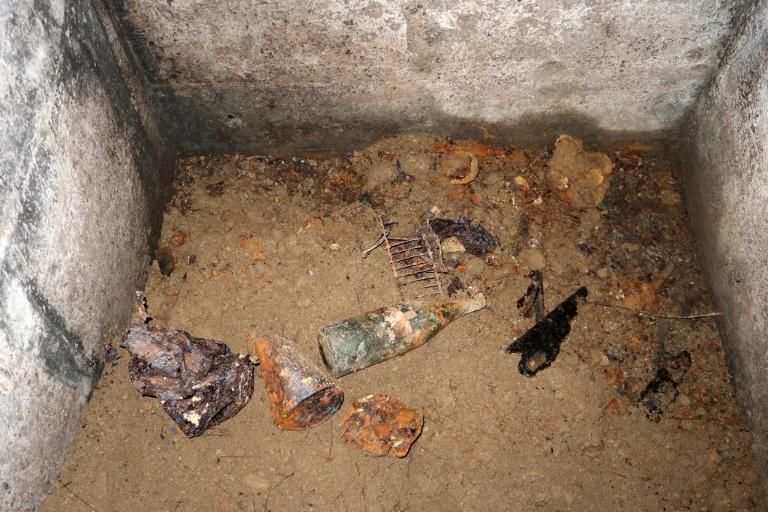

Les artefacts : filtres de ventilateur, cartouches de masque à gaz, bouteilles... ont été laissés en place.
-
Murs
- béton béton armé
-
Toitsbéton en couverture
-
Plansplan rectangulaire régulier
-
Étagesrez-de-chaussée
-
Couvertures
- terrasse
-
Énergies
- énergie électrique produite à distance
-
État de conservationdésaffecté, bon état
-
Techniques
- peinture
-
Précision représentations

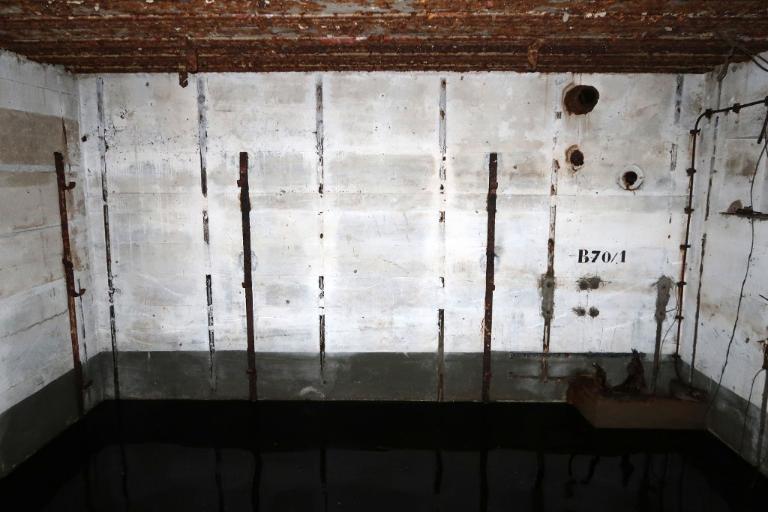

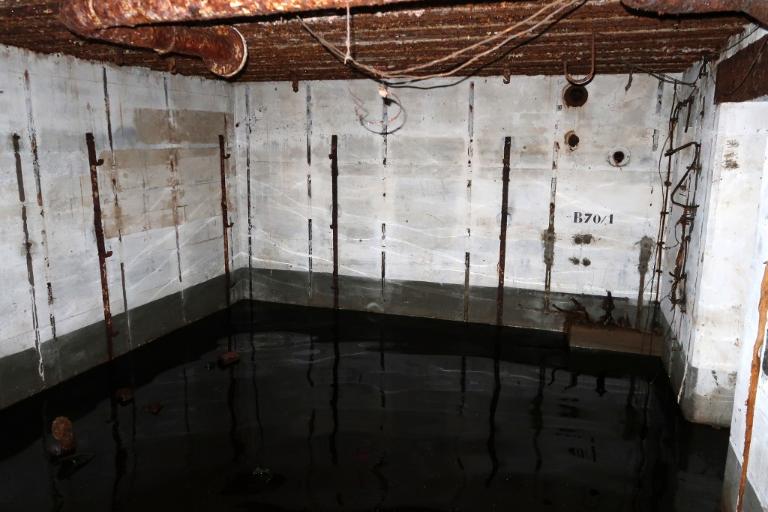

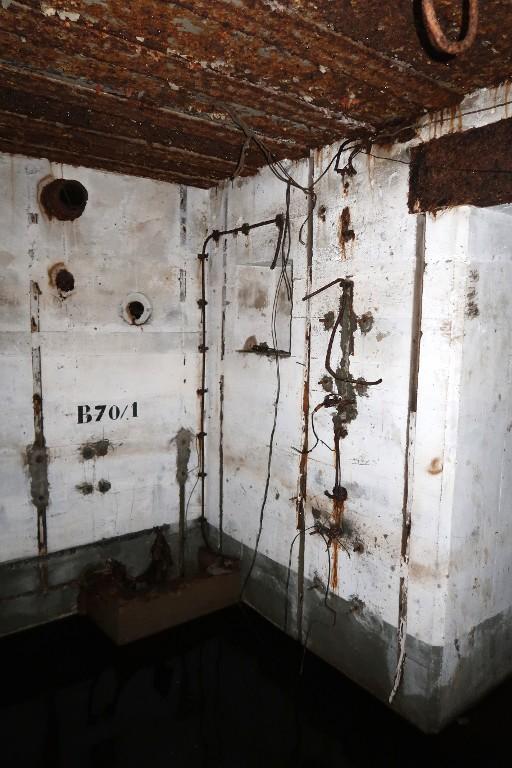

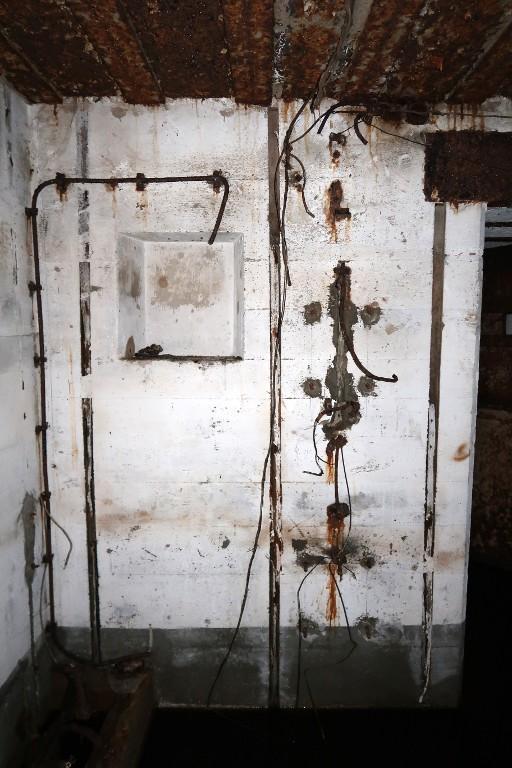

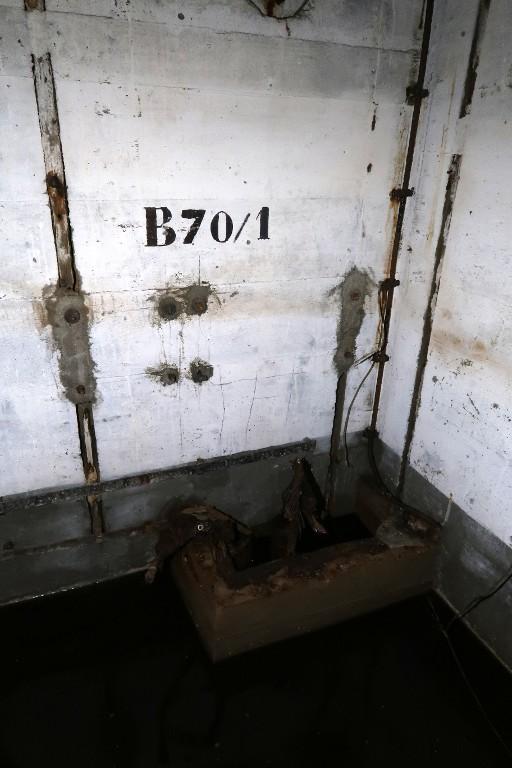

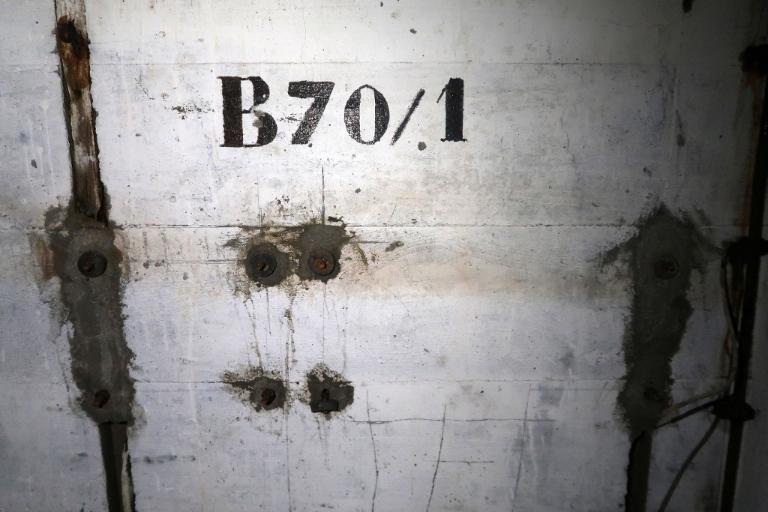

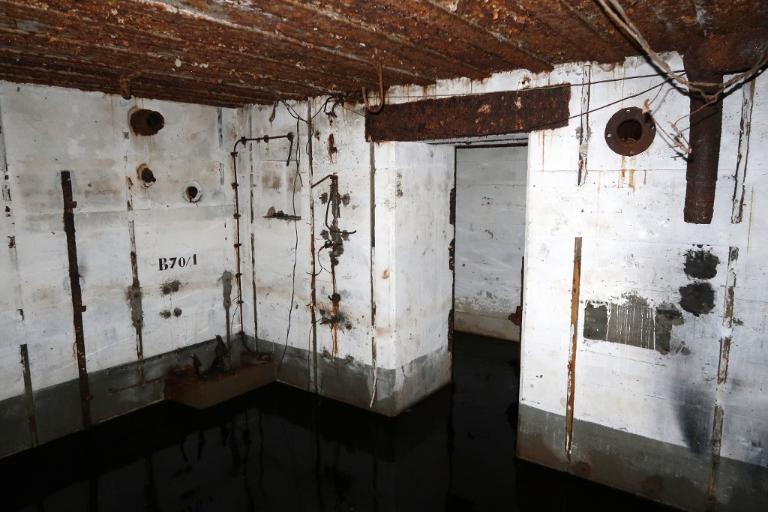

La numérotation de l'ensemble fortifié est peinte sur le mur nord (près du boîtier de connexion téléphonique) : "B 70 / 1".
-
Mesures
- l : 14,8 m
- la : 9,5 m
- h : 4,9 m
-
Précision dimensions
Selon le catalogue des plans-types, la réalisation d'un bunker - abri de type 502 (Doppelunterstand) nécessite 629 m3 de béton, 28 t de fer rond et 12,5 t de fer profilé pour une fouille de 880 m3.
-
Statut de la propriétépropriété privée
-
Intérêt de l'œuvrevestiges de guerre, à signaler
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
Bibliographie
-
ROLF, Rudi. Atlantikwall-Typenheft. Atlantic Wall typology. Typologie du Mur de l'Atlantique. Middelburg, PRAK publishing, 2008, 432 p.
-
FLEURIDAS, Patrick. HERBOTS, Karel. PEETERS, Dirk. Constructions normalisées. 600-699. 700-704. Regelbauten. S. l., 2008, 183 p., 2-914827-27-X.
-
NICOLAS, Eric (dir.). Rapport de fouille. Bretagne, Finistère, Brest, Kerlinou. La ZAC de Kerlinou. Un territoire partagé entre les morts et les vivants. Institut national de recherches archéologiques préventives - INRAP, Grand Ouest, septembre 2022, 579 p.
p. 452-460
