Bunker - abri de type 502 pour deux groupes de combat (B 69 / 1), Kerlinou (Brest)
Œuvre étudiée
Auteur
Copyright
- (c) Inventaire général, ADAGP
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bretagne - Brest-Plouzané
-
Commune
Brest
-
Lieu-dit
Kerlinou
-
Cadastre
DS
78
-
Dénominationsblockhaus, casemate, abri

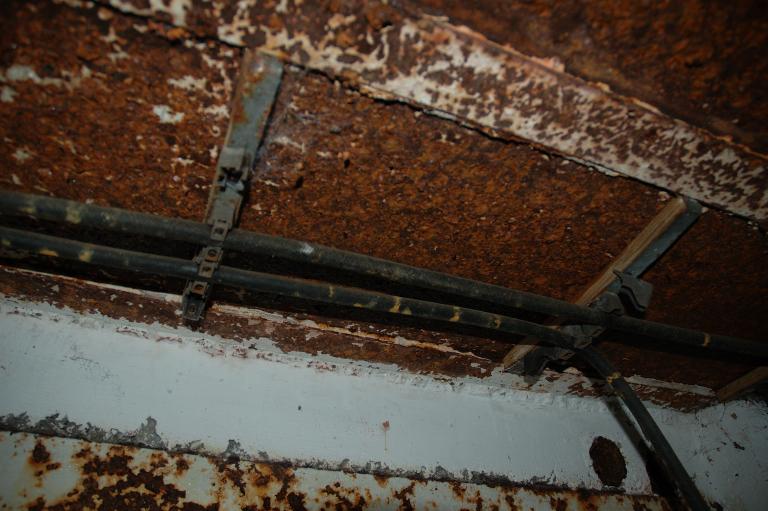

Ce bunker de type 502, élevé par l’Allemagne nazie fin 1942 grâce à l’Organisation Todt, a nécessité un terrassement de 880 m3 et pour son édification 629 m3 de béton, 28 t de fer rond et 12,5 t de fer profilé pour le plafond.
Appartenant à la ligne principale de combat (Hauptkampflinie) de Brest, ce bunker servait à abriter au quotidien 24 soldats en cas de bombardement aérien, maritime ou terrestre. Il faisait partie de l’ensemble fortifié "B 69" de la Forteresse Brest (Festung Brest) et fonctionnait avec d’autres ouvrages défensifs : fossés antichar et anti-infanterie, réseaux de barbelés, champs de mines, bunkers - casemates, postes d’observation et de tir dit Tobruk-Stand, bunker - abri, trous d’hommes et tranchées de communication.

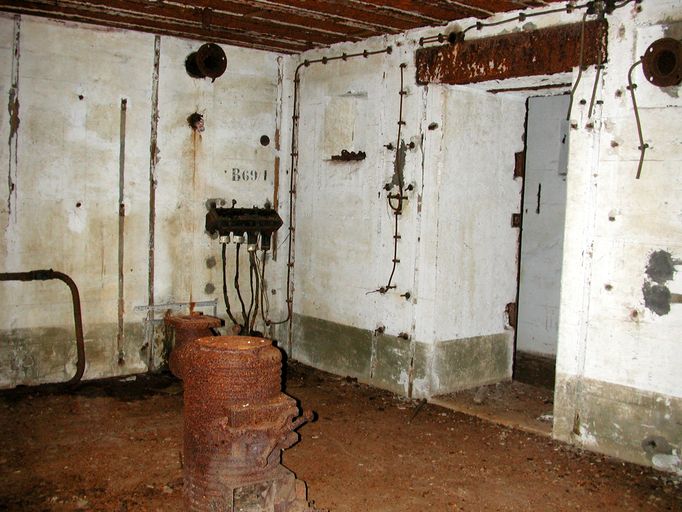

L’intérêt de ce bunker réside dans son bon état de conservation : sa numérotation d’origine "B 69 / 1" (peinte sur le mur au-dessus du boîtier de connexion téléphonique) et ses peintures murales de couleur blanche et verte.
Le bunker n’est pas cadastré, ni protégé par les documents d’urbanisme. Il a été pillé entre 2003 et 2005.
Ce dossier d’Inventaire du patrimoine a été mis à jour en juin 2024 dans le cadre de l'Inventaire des héritages militaires porté par la Région Bretagne.
×
Ce bunker a été construit sous maîtrise d’ouvrage de l’Organisation Todt vraisemblablement dans le deuxième semestre 1942.
A l’intérieur, il est numéroté "B 69 / 1" : la lettre "B" correspond au "domaine de la forteresse de Brest" (Festungsbereich Brest) qui englobait également plusieurs communes limitrophes ; le numéro "69" correspond à la numérotation de l’ensemble fortifié, tandis que le numéro "1" correspond à la carte générale d’implantation des bunkers de 1942 (ce bunker correspond au n° 4).
Il s’agit d’un bunker - abri de type 502 pour deux groupes de combat (Doppelunterstand). Ce type de bunker permanent est classé en norme de protection B (Baustärke B) : dalle de couverture et murs périphériques mesurent ainsi 2 mètres d’épaisseur pour résister à un bombardement aérien, maritime ou terrestre. C'est un bunker - habitation (Wohn-Bunker) à deux salles de garde ou pièces de vie, conçu pour abriter un "équipage" de 24 soldats comme l’attestent les fixations de couchettes tubulaires. Il s’agit ici d’une version sans cloche blindée, ni puits pour périscope.
La parcelle a fait l’objet d’un diagnostic archéologique en 2015. Cartographié dans le cadre de fouilles archéologiques dirigées par Éric Nicolas, le bunker n’a cependant pas fait l’objet d’une étude dédiée.
-
Période(s)
- Principale : 2e quart 20e siècle
-
Dates
- 1942, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Organisation Todtingénieur militaire attribution par travaux historiquesOrganisation TodtCliquez pour effectuer une recherche sur cette personne.
-
Auteur :

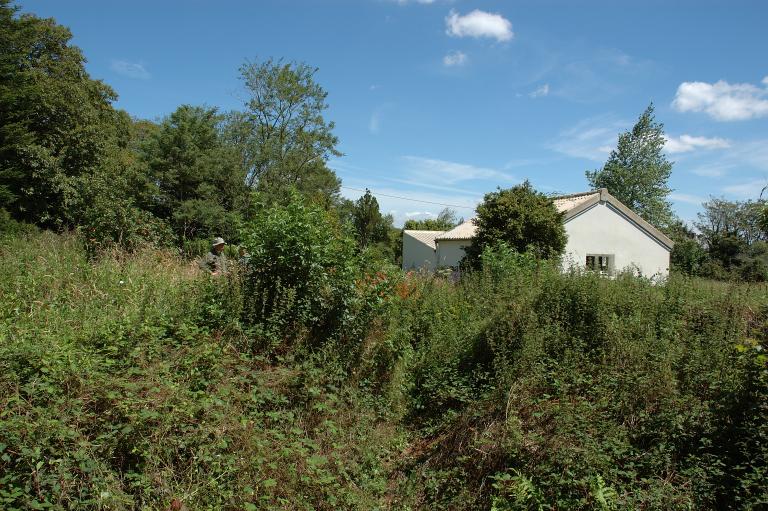

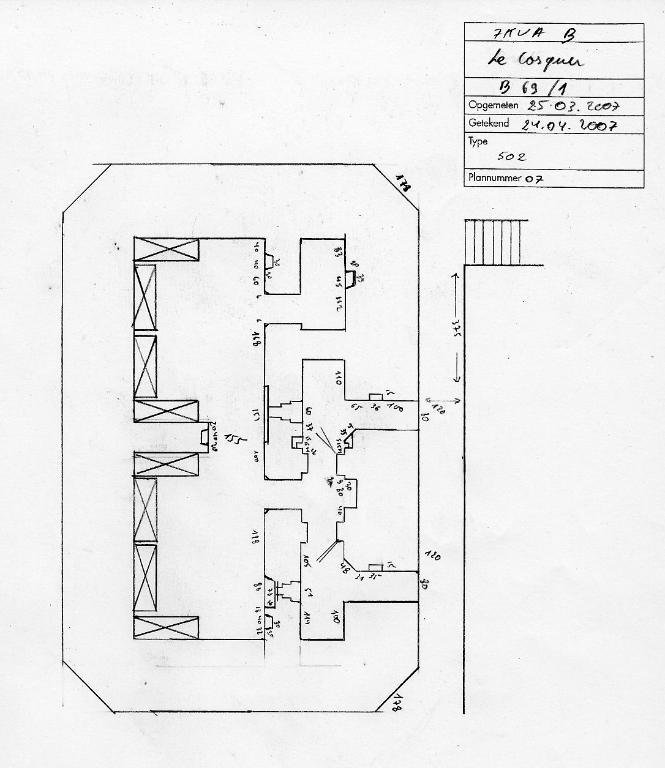

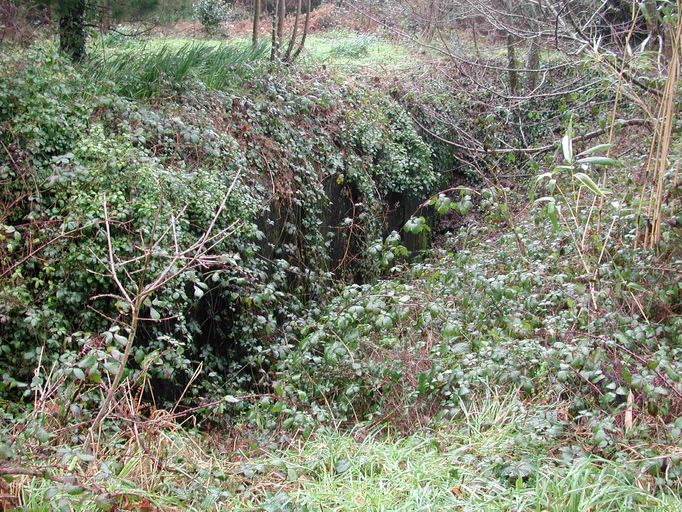

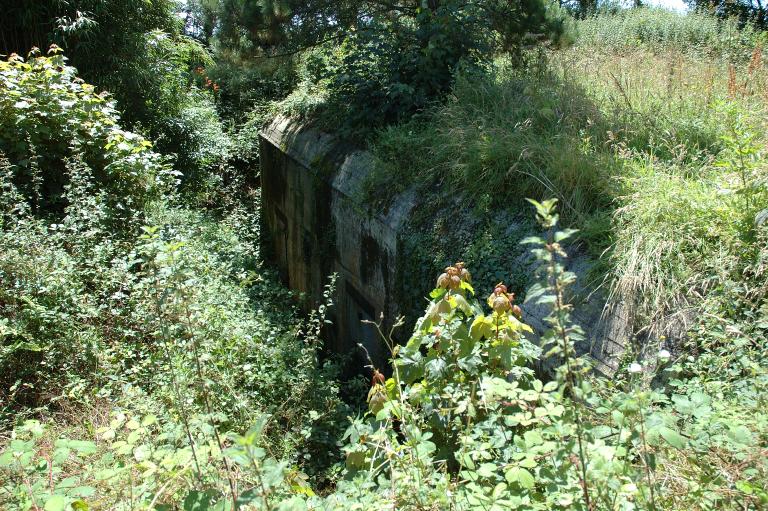

Ce bunker est complétement enterré dans le sol et seule sa dalle de couverture affleure pour des raisons de protection et de camouflage. De plan rectangulaire, il mesure 14,8 m de longueur pour 9,5 m de large. Les angles de la dalle de couverture sont légèrement coupés afin d'éviter la formation d’éclats en cas de coup au but.

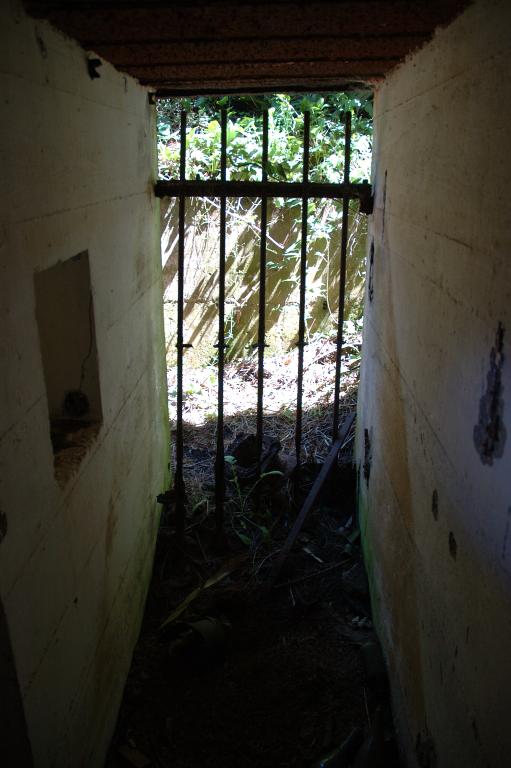

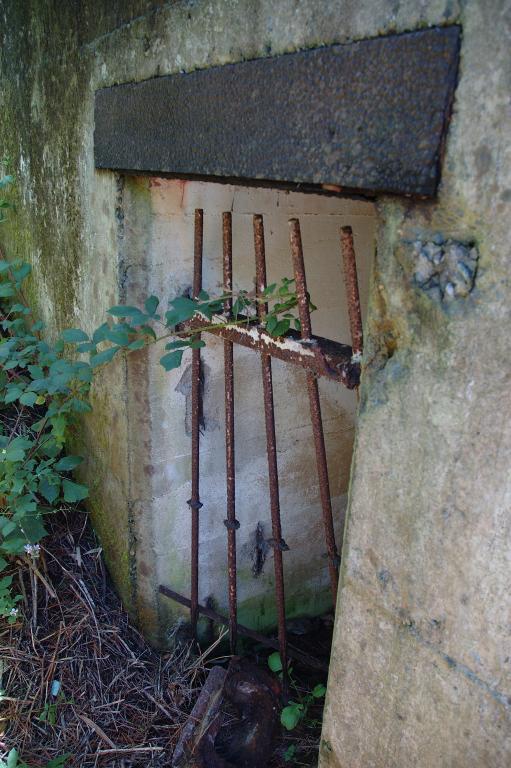

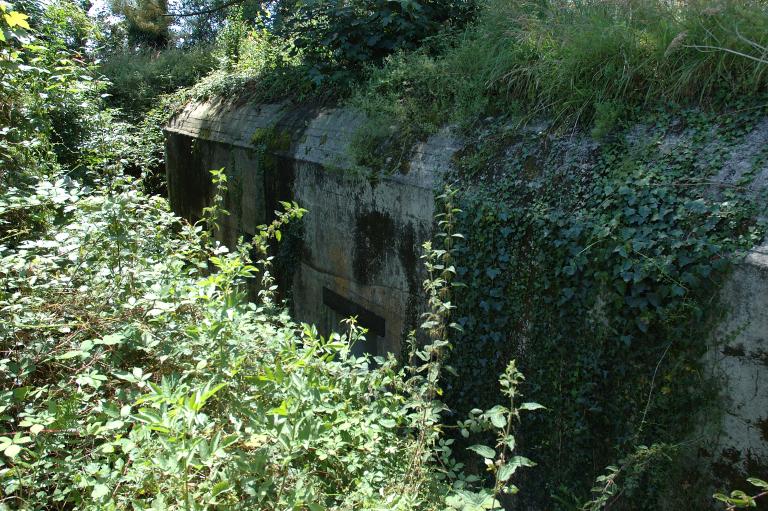

Il comporte deux entrées, percées dans l’élévation orientale, du côté le moins exposé à une attaque terrestre. La tranchée d’accès est protégée par un mur de soutènement en béton armé. Les deux entrées, chacune protégées par un créneau de tir, donnent accès à un sas commun qui donne ensuite accès à deux salles de garde et à une petite pièce annexe.
-
Murs
- béton béton armé
-
Toitsbéton en couverture
-
Plansplan rectangulaire régulier
-
Étagessous-sol
-
Couvertures
- terrasse
-
Énergies
- énergie électrique produite à distance
-
État de conservationdésaffecté
-
Techniques
- peinture
-
Précision représentations

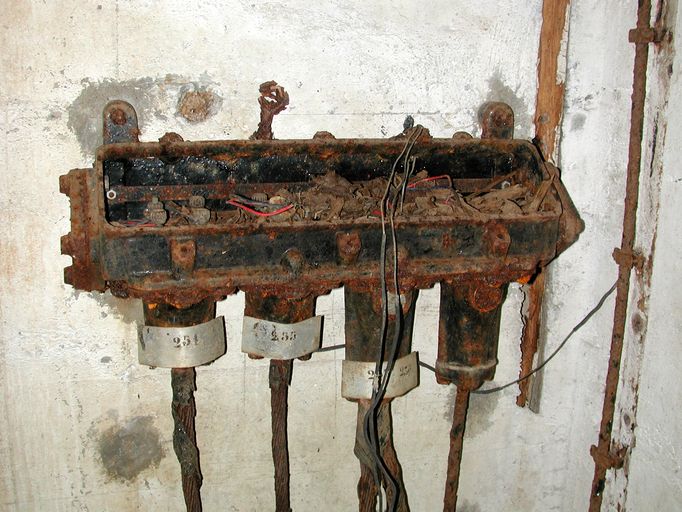

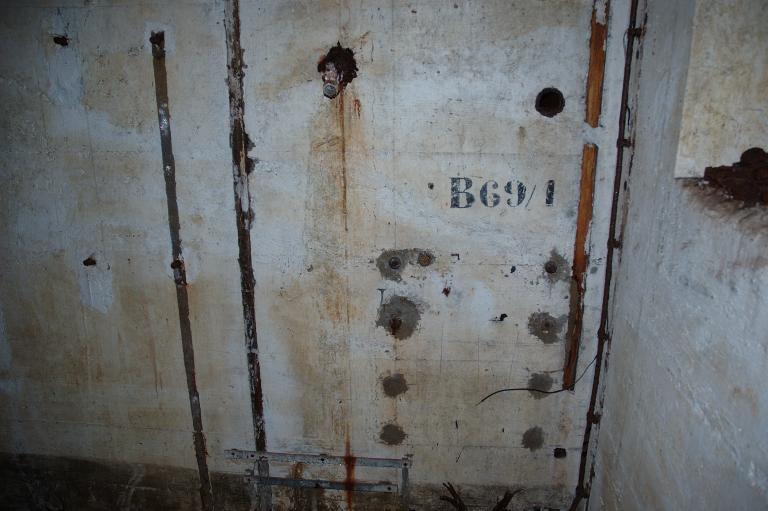

Numérotation du bunker "B 69/1" située au-dessus du boîtier de connexion téléphonique (boîtier disparu entre 2003 et 2005).

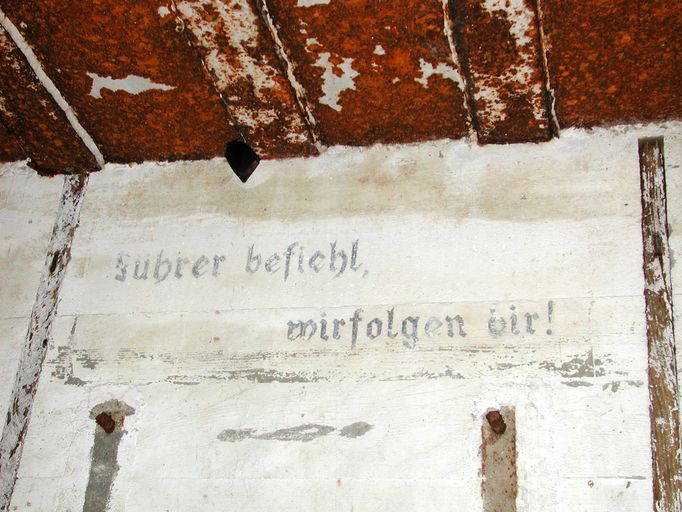

Maxime en allemand : "Führer befiehl, wir folgen dir" que l'on peut traduire par "Chef commande, nous te suivons".
-
Mesures
- l : 14,8 m
- la : 9,5 m
- h : 4,9 m
-
Précision dimensions
Selon le catalogue des plans-types, la réalisation d'un bunker - abri de type 502 (Doppelunterstand) nécessite 629 m3 de béton, 28 t de fer rond et 12,5 t de fer profilé pour une fouille de 880 m3.
-
Statut de la propriétépropriété privée
-
Intérêt de l'œuvrevestiges de guerre
- (c) Collection particulière
- (c) Brest Métropole Océane
- (c) Région Bretagne
- (c) Inventaire général, ADAGP
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Région Bretagne
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Région Bretagne
- (c) Inventaire général, ADAGP
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Région Bretagne
- (c) Région Bretagne
Documents figurés
-
Archives municipales et communautaires de Brest : 2Fi05143
Fi. Documents Figurés. 2 Fi. Photographies : format inférieur à 24x30 cm. Photographie, 2e quart 20e siècle, septembre 1944 (bataille de Brest).
Lien web
- Extrait du blog de Ludovic Le Bras alias "Bunker BZH" sur le réseau social Facebook (janvier 2018)
- Bunker - abri de type VF 1a (B 67) de Kervaoter situé à proximité de l'abri 502 : extrait du blog de Ludovic Le Bras alias "Bunker BZH" sur le réseau social Facebook (janvier 2018)
