Dossier d’œuvre architecture IA29133721
| Réalisé par
- enquête thématique régionale, Inventaire des héritages militaires en Bretagne
Bunker - abri de type 502 pour deux groupes de combat (B 25 / 8), nord, lotissement Alfred Nakache (Brest)
Œuvre étudiée
Auteur
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bretagne - Brest-Saint-Pierre
-
Hydrographies
-
Commune
Brest
-
Lieu-dit
lotissement Alfred Nakache
-
Adresse
Rue Nom à venir
-
Cadastre
DI
865
-
Dénominationsblockhaus, casemate, abri
Ce bunker de type 502, élevé par l’Allemagne nazie fin 1942 grâce à l’Organisation Todt, a nécessité un terrassement de 880 m3 et pour son édification 629 m3 de béton, 28 t de fer rond et 12,5 t de fer profilé pour le plafond. Implanté face au fort Montbarey, le long de la route du Conquet, ce bunker est totalement enterré dans le sol et seule sa dalle de couverture affleure : il servait à abriter au quotidien jusqu’à 24 soldats en cas de bombardement aérien, maritime ou terrestre. Il s’agit d’un type de bunker assez répandu sur le Mur de l’Atlantique (518 exemplaires selon Rudi Rolf).

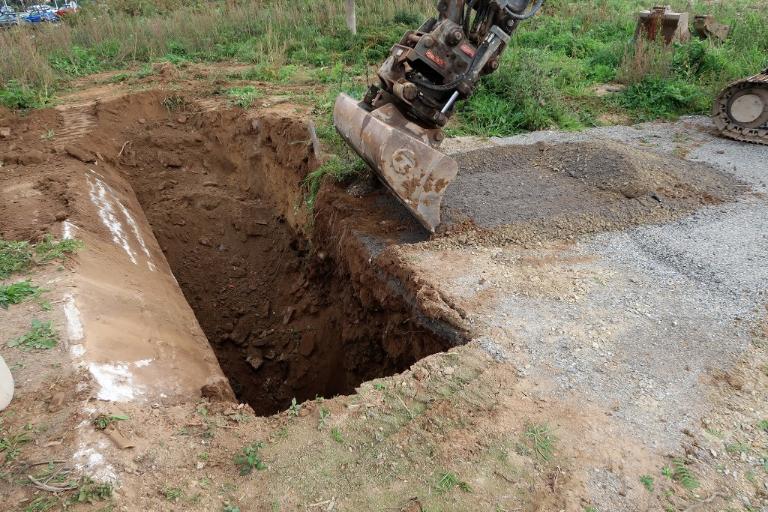

Redécouvert en juin 2023 dans le cadre d’une opération d’aménagement liée au futur lotissement Alfred Nakache, il faisait partie de l’ensemble fortifié "B 25" de la Forteresse Brest (Festung Brest).
L’intérêt de ce bunker réside dans sa datation précise : sa dalle de couverture est en effet datée par millésime du 30 novembre 1942. A l’intérieur du bunker est également conservée sa numérotation d’origine : "B 25 / 8". A 70 m au sud, se trouve un bunker du même type numéroté "B 25 / 7".
Ces deux bunkers ont la particularité d’avoir servi à faire exploser des munitions lors des opérations de désobusage de l’immédiate après-guerre.
Le bunker n’est pas cadastré, ni protégé par les documents d’urbanisme. En raison de l’absence de référentiel planimétrique, il est simplement géoréférencé à l’échelle de la parcelle.
Il sera prochainement recouvert par une maison d’habitation.
Ce dossier d’Inventaire du patrimoine a été créé en mai 2024 dans le cadre de l'Inventaire des héritages militaires porté par la Région Bretagne. Un grand merci à notre informateur et au promoteur immobilier Nexity qui nous ont permis d’étudier ce bunker. Les photographies intérieures du bunker ont été réalisées après la dépollution pyrotechnique par le centre de déminage de Brest.
×
Ce bunker a été construit sous maîtrise d’ouvrage de l’Organisation Todt dans le deuxième semestre 1942 (approximativement de fin août à fin novembre 1942). Sa dalle de couverture porte en effet une date : "30.11.42" tracée dans le béton frais.

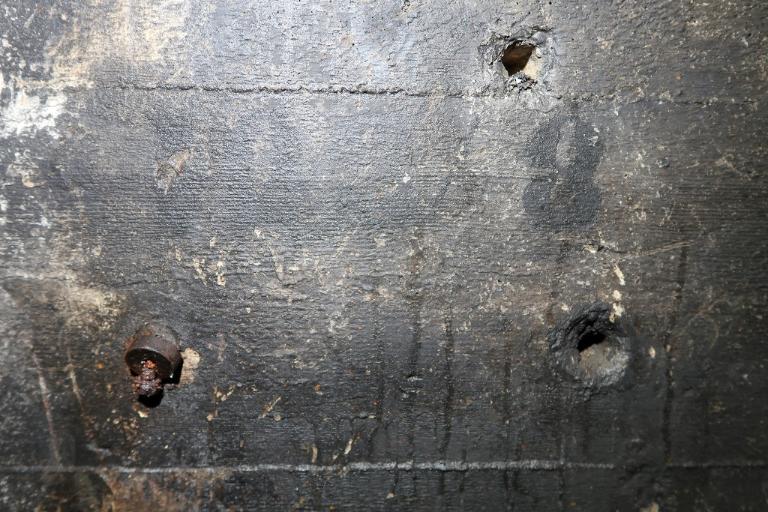

A l’intérieur, il est numéroté "B 25 / 8" : la lettre "B" correspond au "domaine de la forteresse de Brest" (Festungsbereich Brest) qui englobait également plusieurs communes limitrophes ; le numéro "25" correspond à la numérotation de l’ensemble fortifié, tandis que le numéro "8" correspond à la carte générale d’implantation des bunkers de 1942 (les numéros 7 et 8 sont inversés par rapport à la carte).
Il s’agit d’un bunker - abri de type 502 pour deux groupes de combat (Doppelunterstand). Ce type de bunker permanent est classé en norme de protection B (Baustärke B) : dalle de couverture et murs périphériques mesurent ainsi 2 mètres d’épaisseur pour résister à un bombardement aérien, maritime ou terrestre. C'est un bunker - habitation (Wohn-Bunker) à deux salles de garde ou pièces de vie, conçu pour abriter un "équipage" de 12 soldats (6 x 2), mais qui peut accueillir, par l’ajout de couchettes supplémentaires ou de lits, 18, 20, voire 24 soldats. Il s’agit ici d’une version sans cloche blindée, ni puits pour périscope.
Après-guerre, ce bunker a servi de "fourneau" pour faire exploser des munitions.
Ses portes blindées ont ensuite été récupérées par des ferrailleurs.
Du fait de la présence de munitions non explosées, ce bunker a fait l’objet d’une opération de dépollution pyrotechnique le 11 octobre 2023 par le centre de déminage de Brest.
-
Période(s)
- Principale : 2e quart 20e siècle
-
Dates
- 1942, porte la date
-
Auteur(s)
-
Auteur :
Organisation Todtingénieur militaire attribution par travaux historiquesOrganisation TodtCliquez pour effectuer une recherche sur cette personne.
-
Auteur :

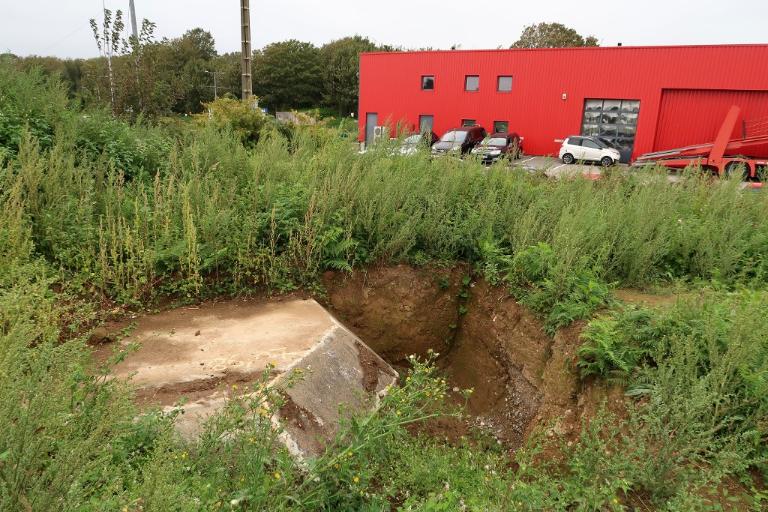

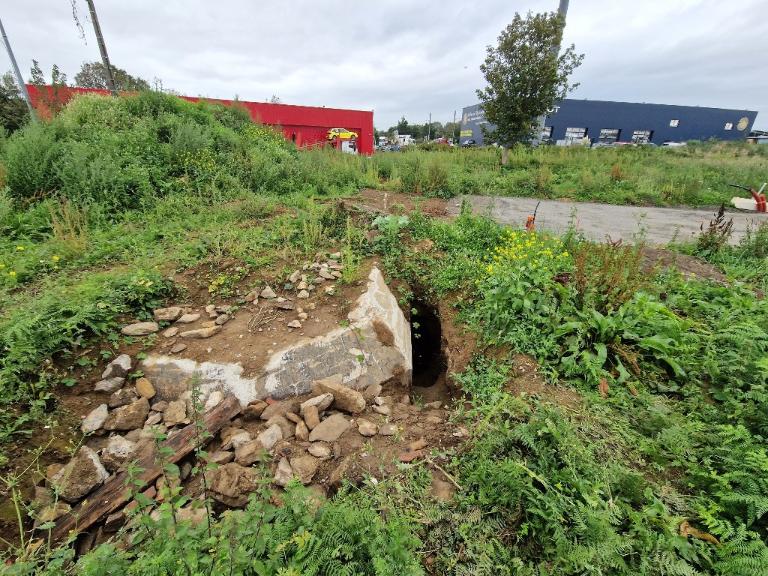

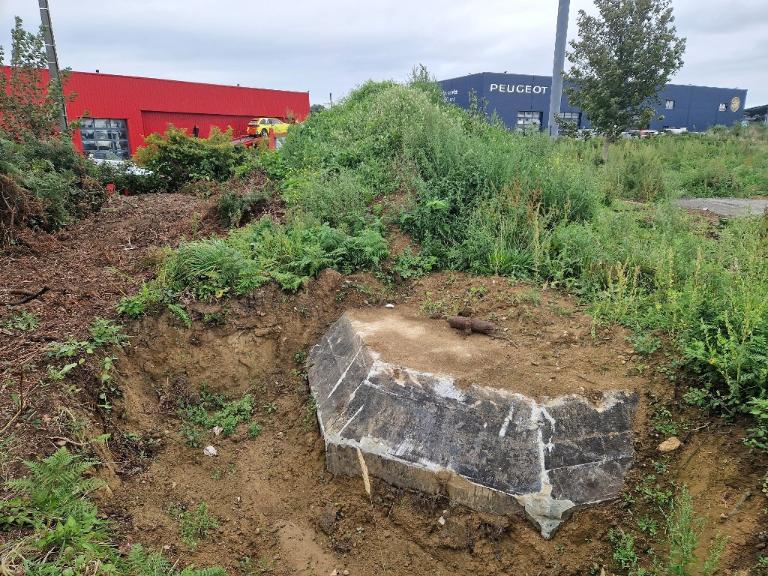

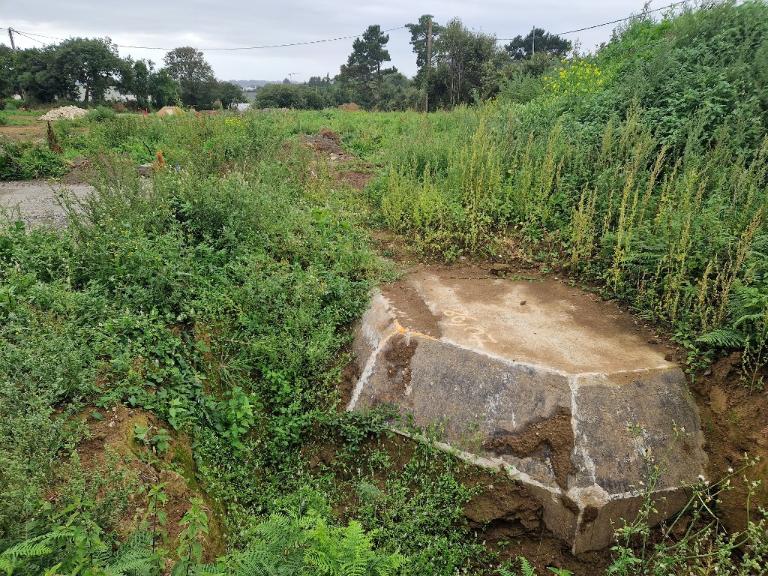

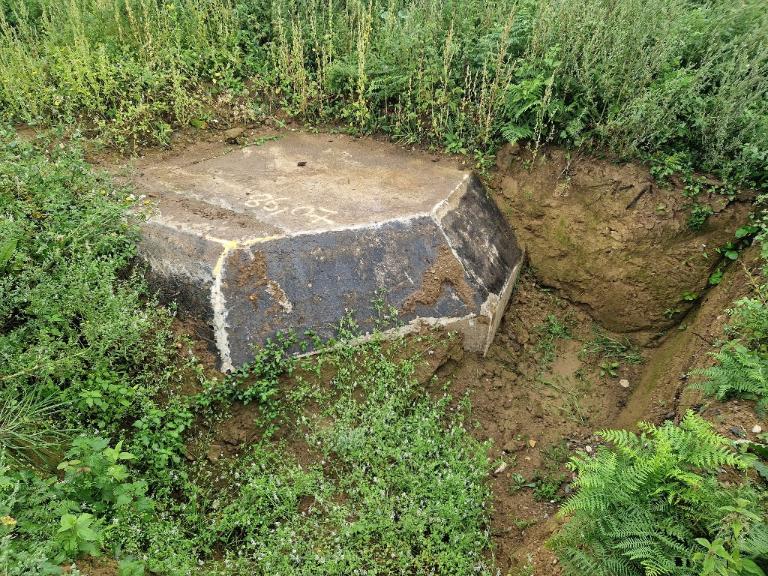

Pour des raisons de protection et de camouflage, ce bunker est complétement enterré dans le sol et seule sa dalle de couverture affleure. De plan rectangulaire, il mesure 14,8 m de longueur pour 9,5 m de large. Les angles de la dalle de couverture sont légèrement coupés afin d'éviter la formation d’éclats en cas de coup au but.

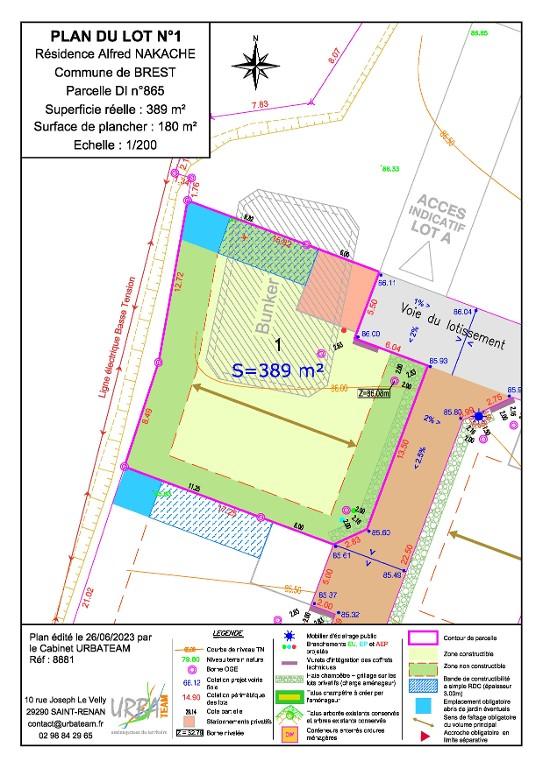

Selon le relevé réalisé en 2023 par le cabinet Urbateam, le bunker est situé à 86,07 au-dessus du niveau de la mer.

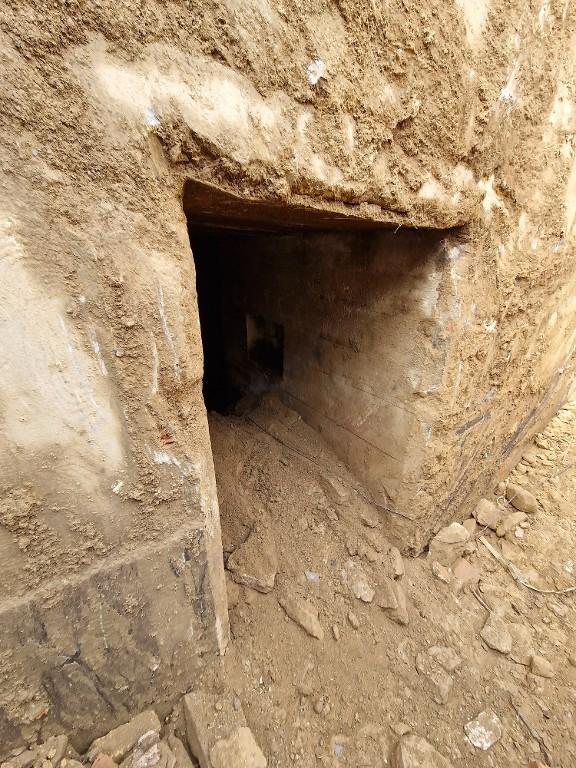

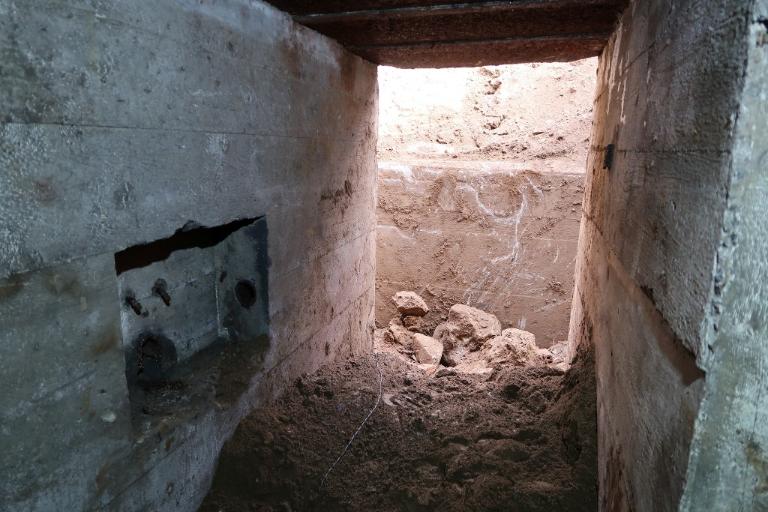

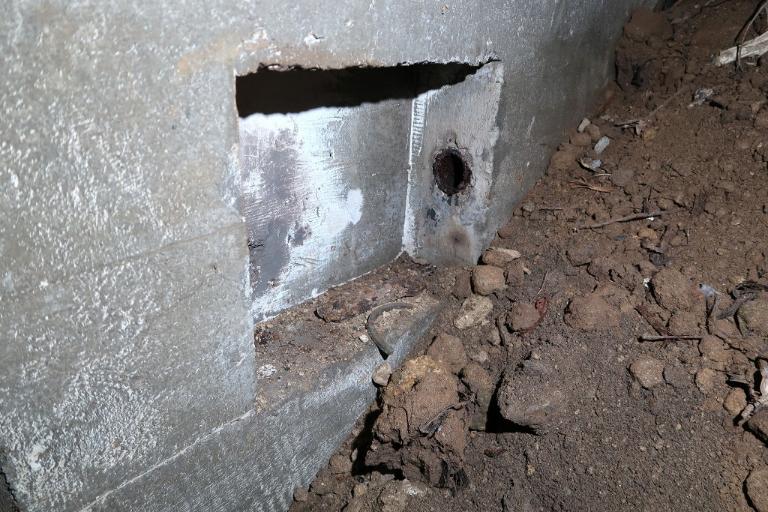

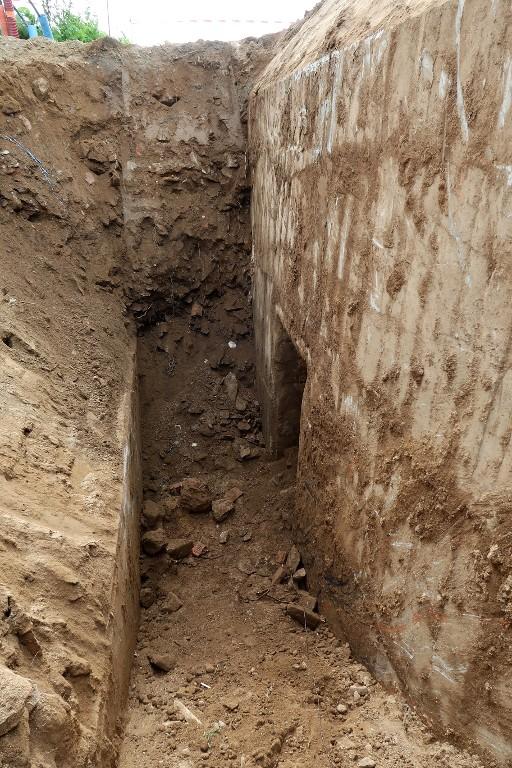

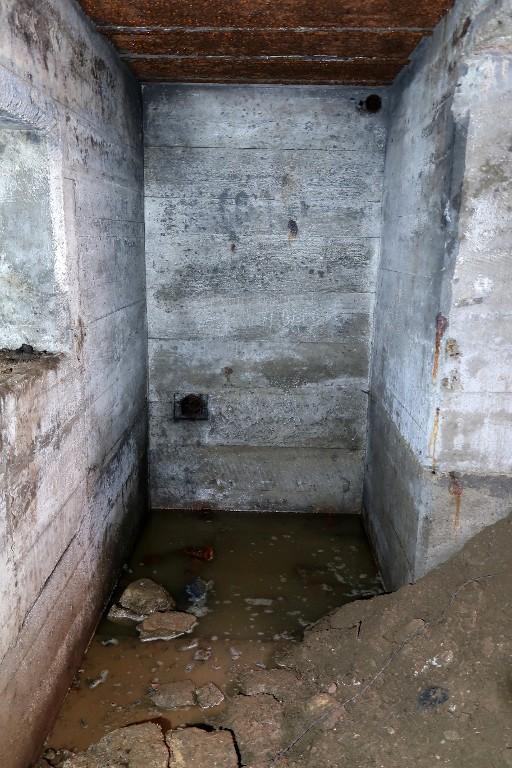

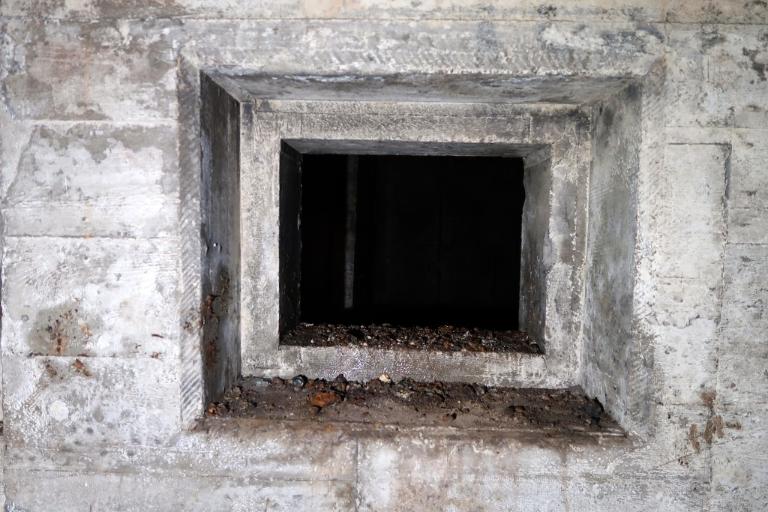

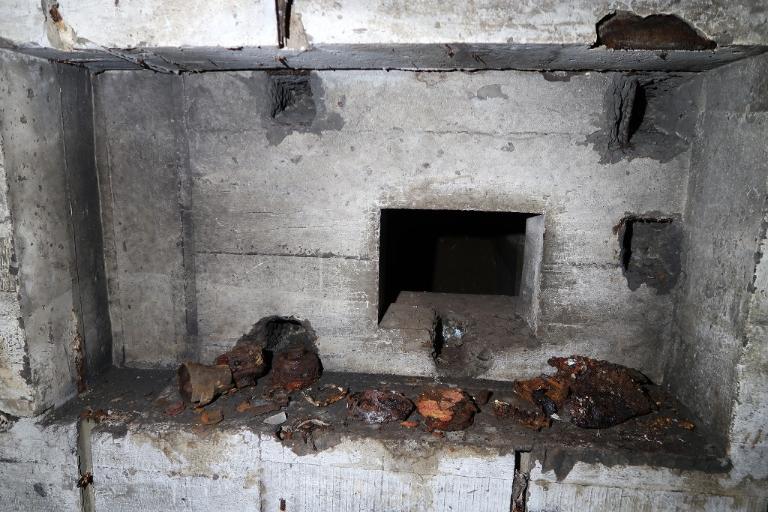

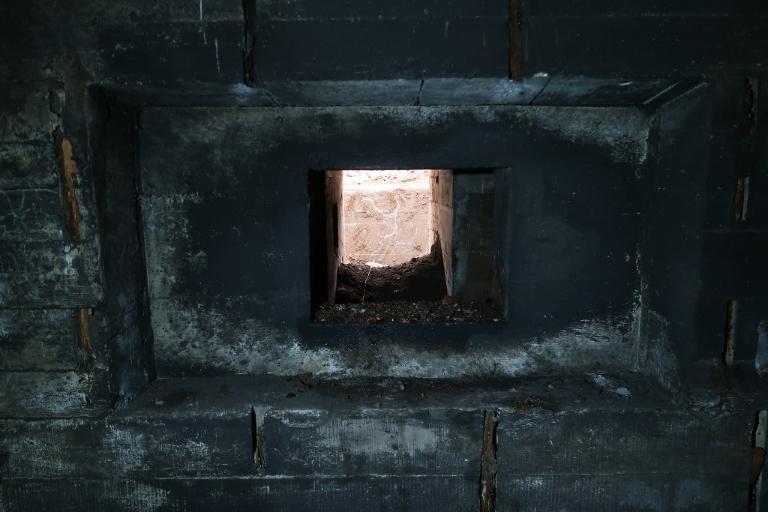

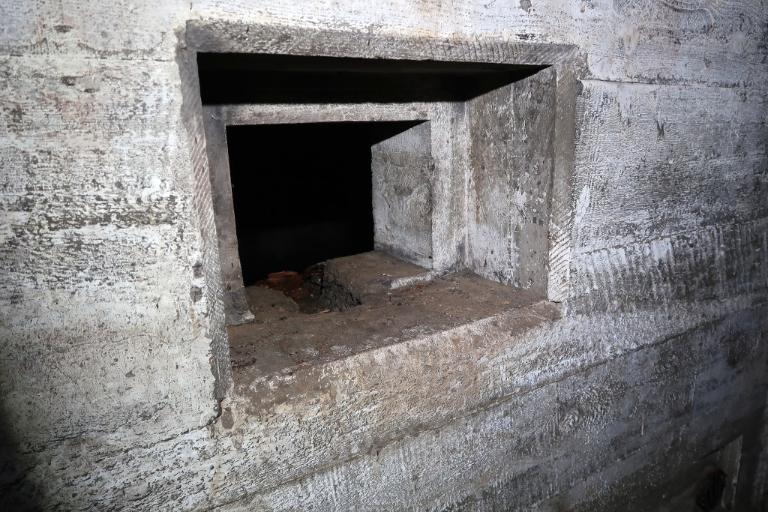

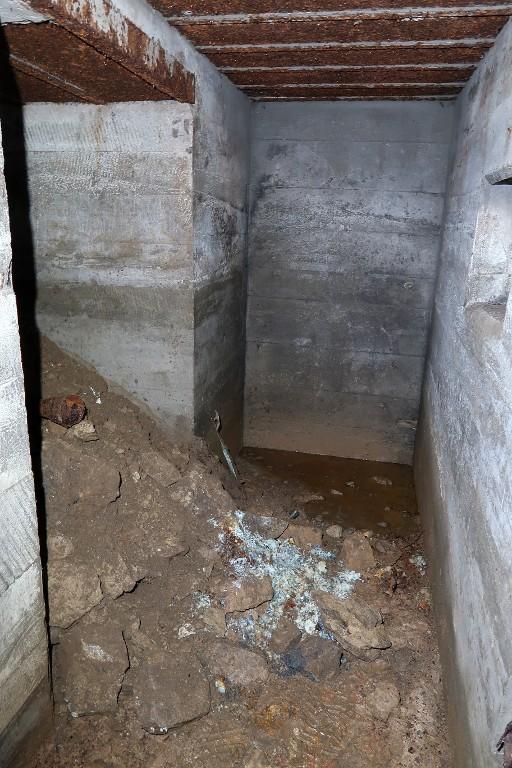

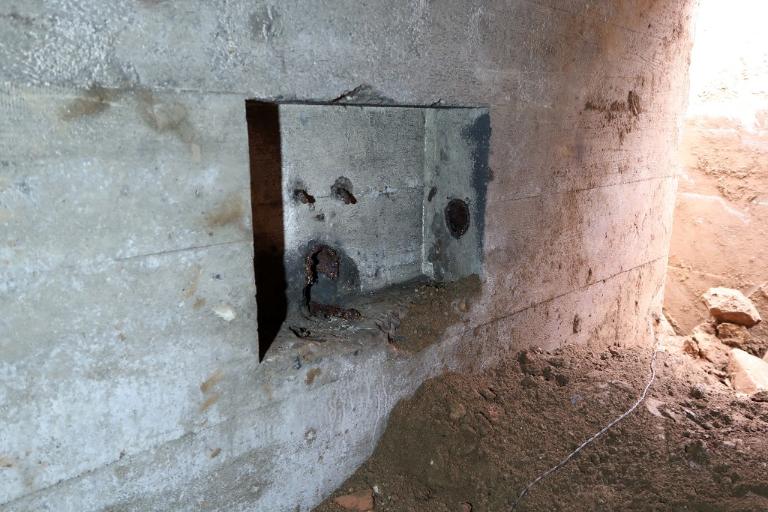

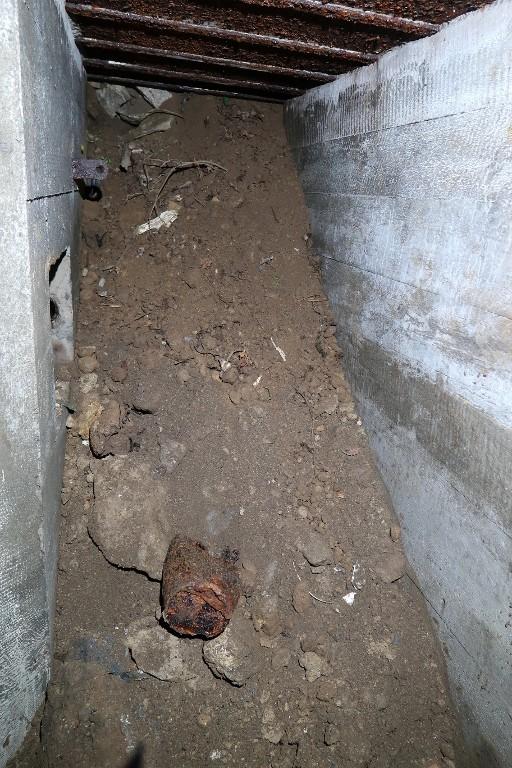

Il comporte deux entrées, percées dans l’élévation orientale, du côté le moins exposé à une attaque terrestre. La tranchée d’accès est protégée par un mur de soutènement en béton armé. Les deux entrées, chacune protégées par un créneau de tir, donnent accès à un sas commun, qui donne ensuite accès à deux salles de garde et à une petite pièce annexe.

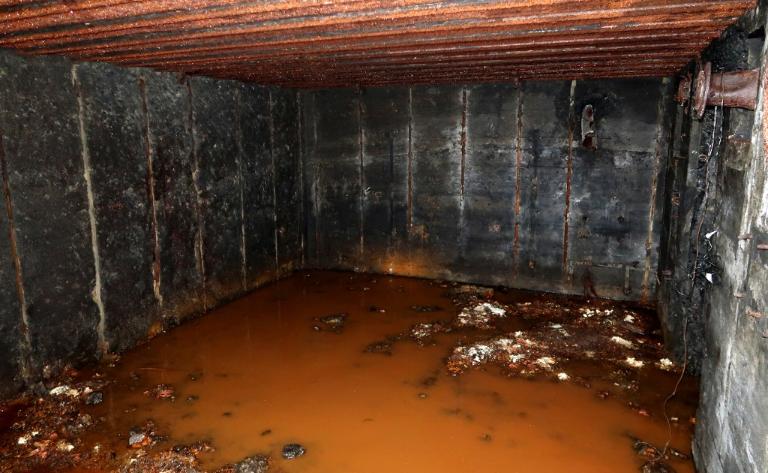

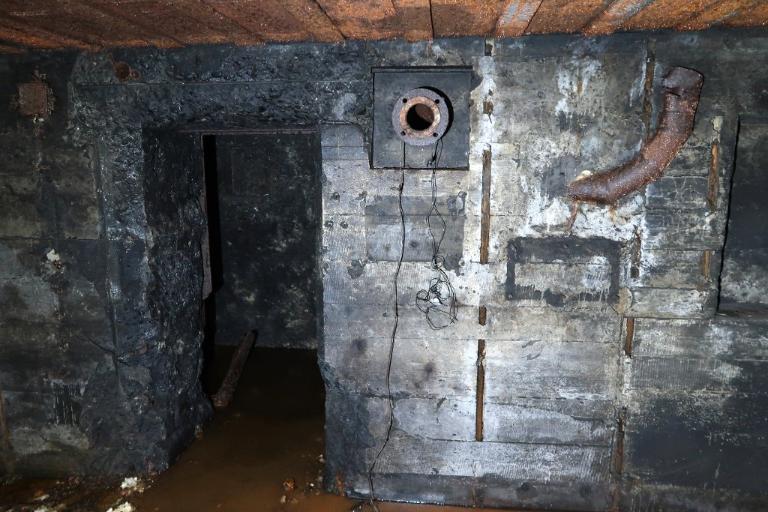

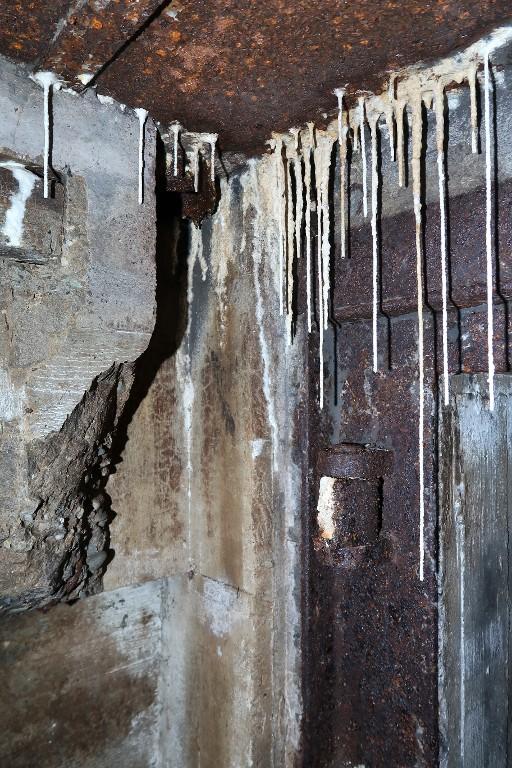

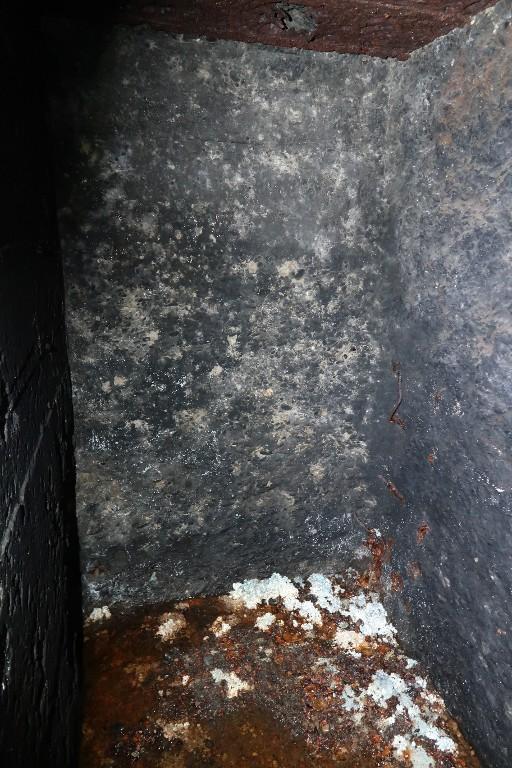

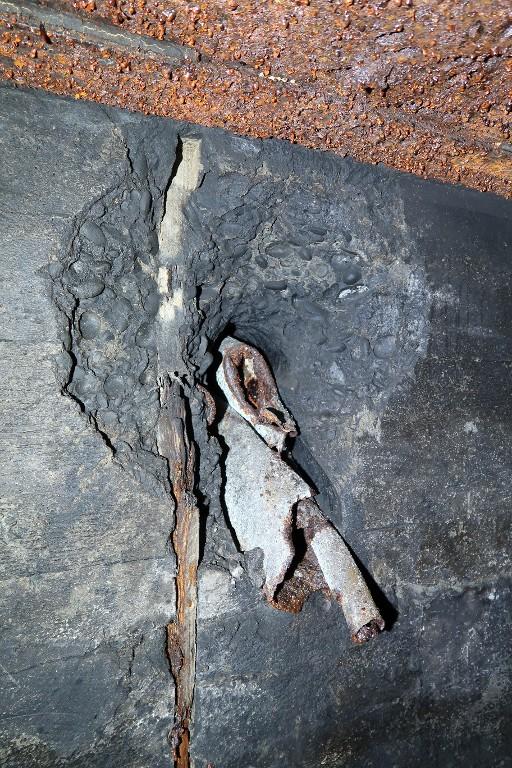

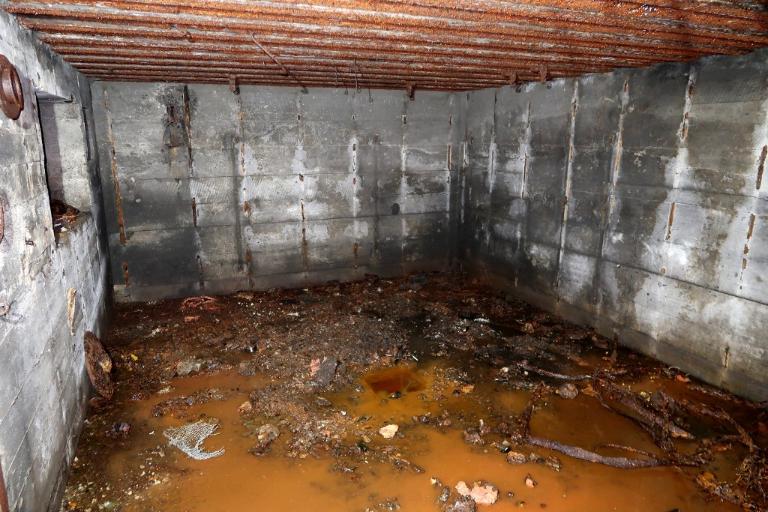

Les murs intérieurs, constellés d’éclats et noircis par la fumée témoignent de la violence de(s) l’explosion(s) lors du désobusage de l’après-guerre.

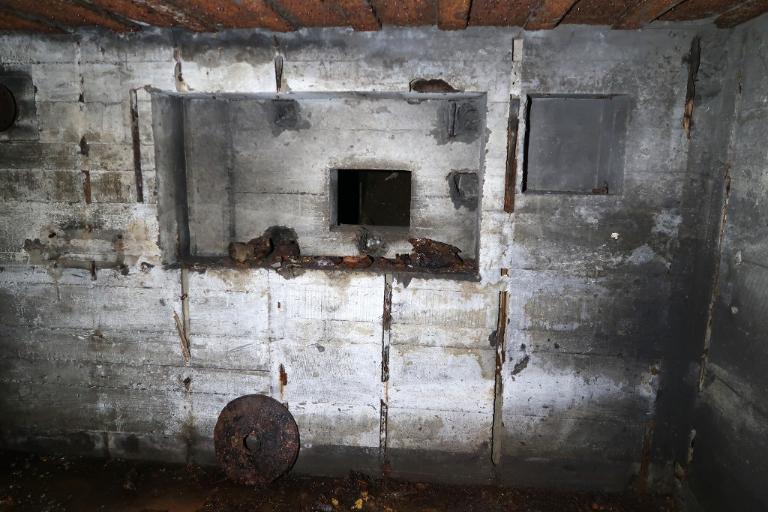

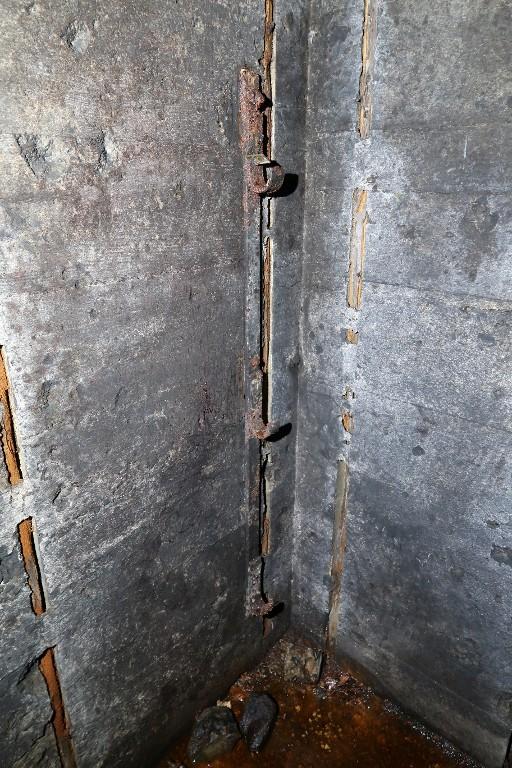

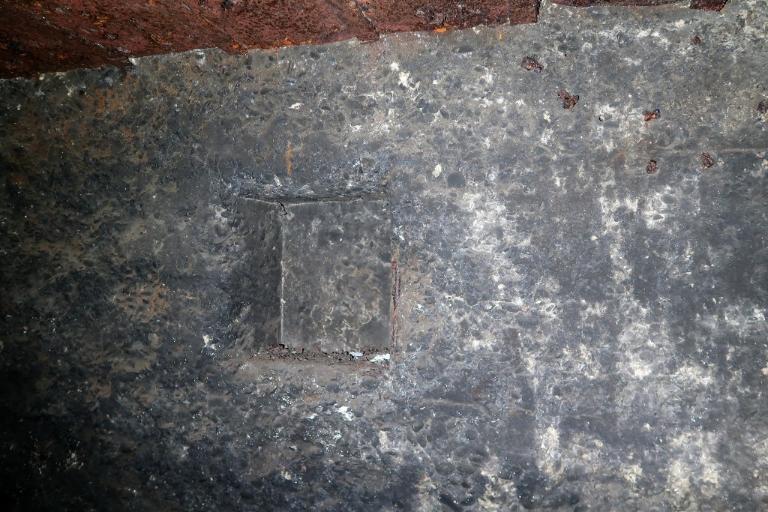

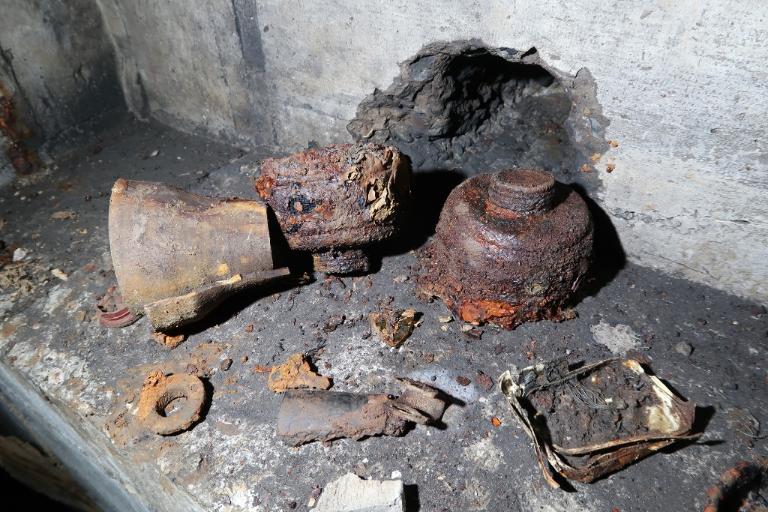

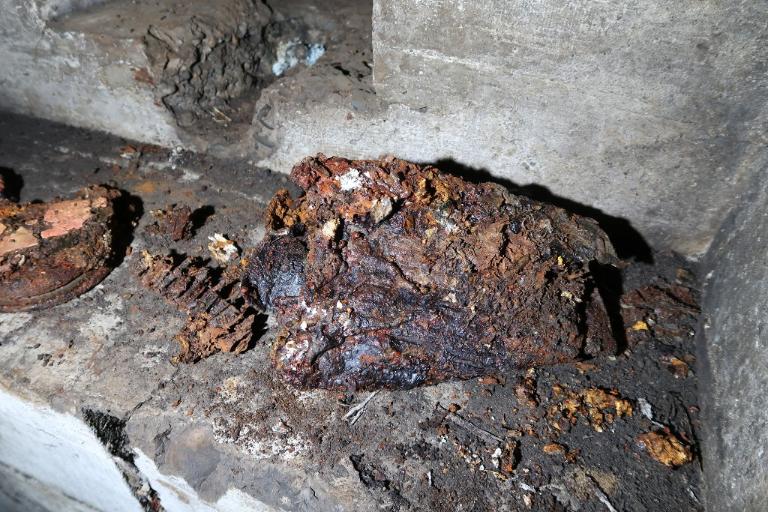

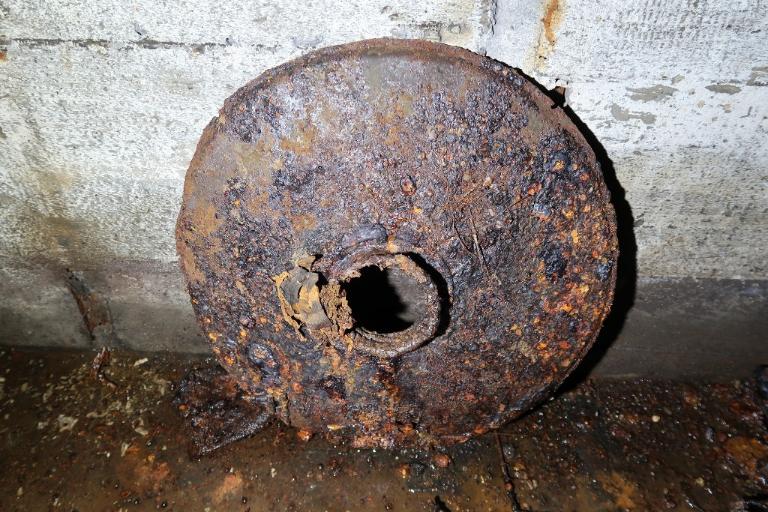

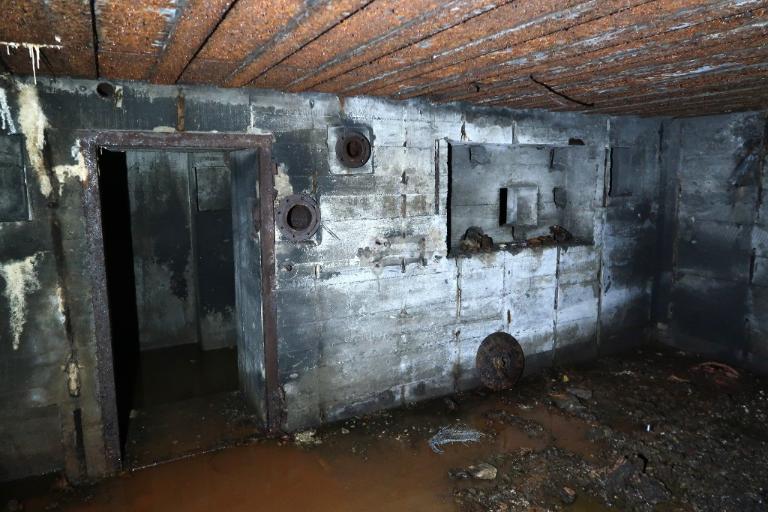

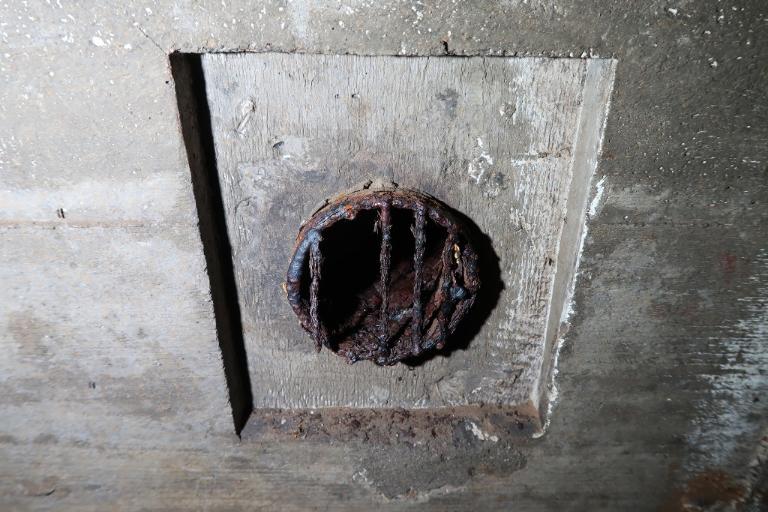

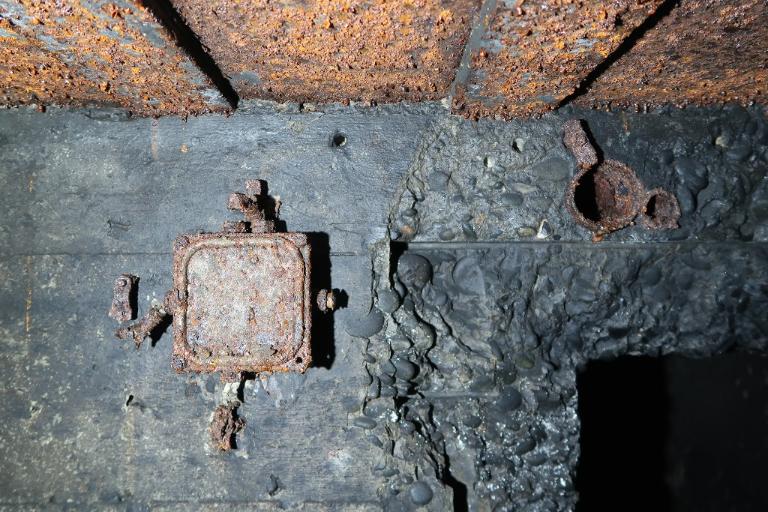

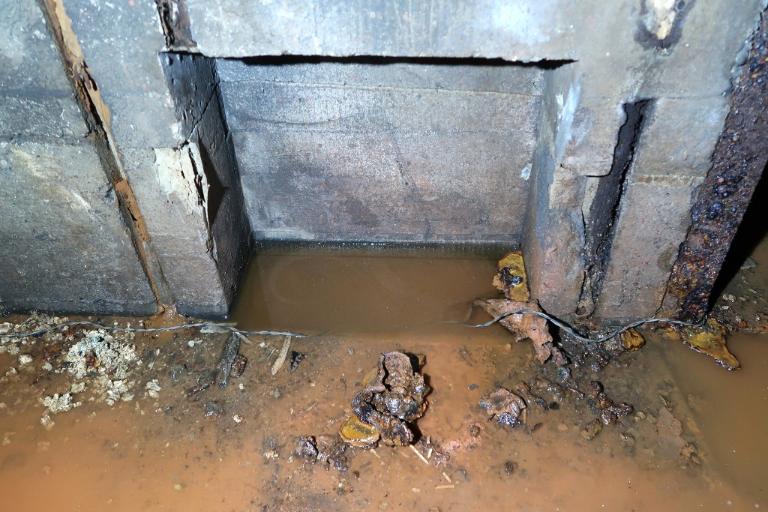

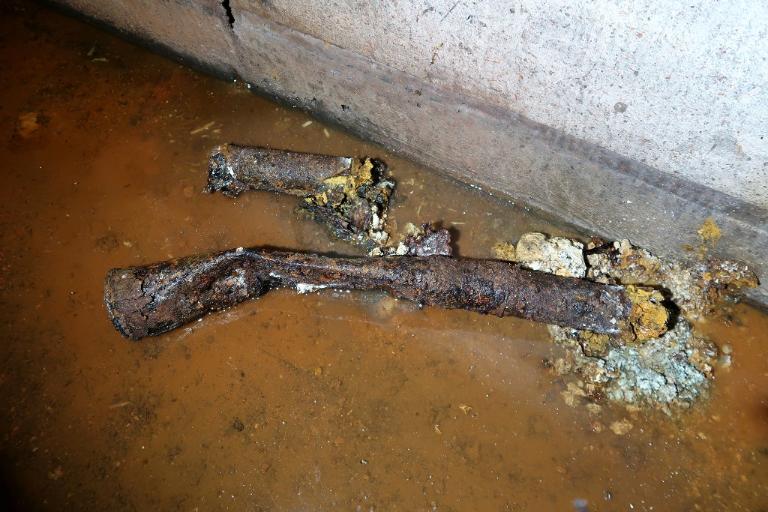

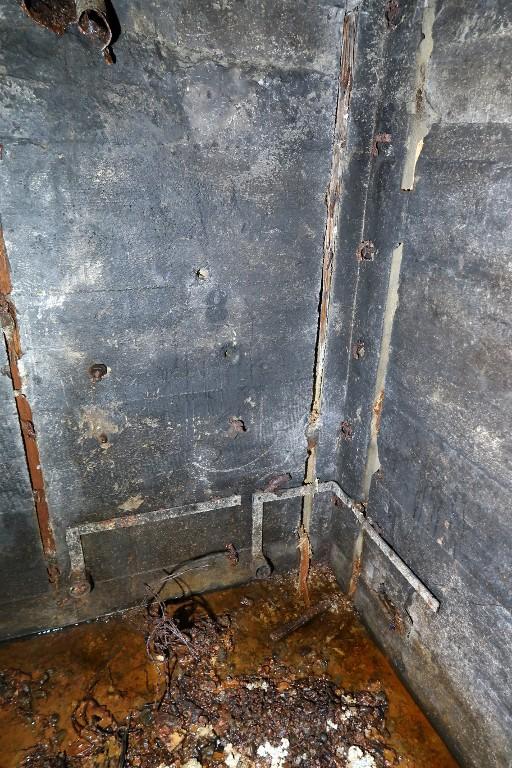

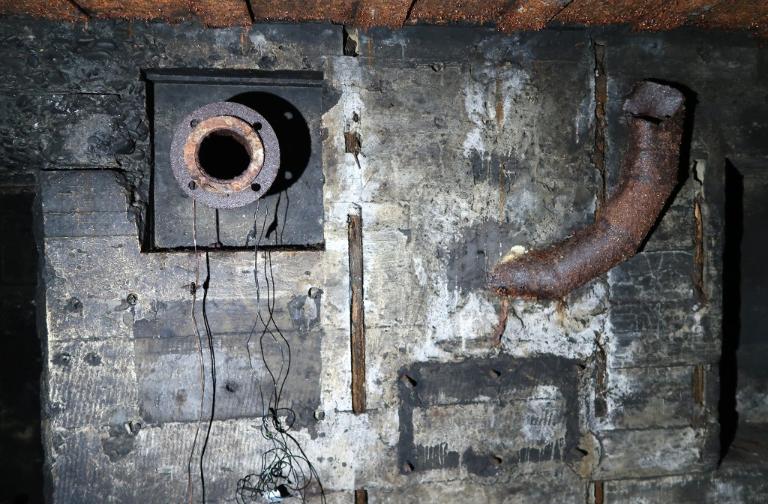

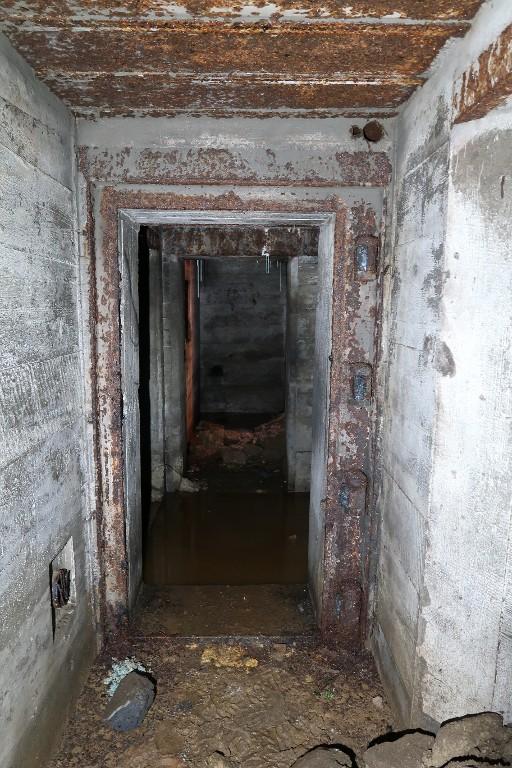

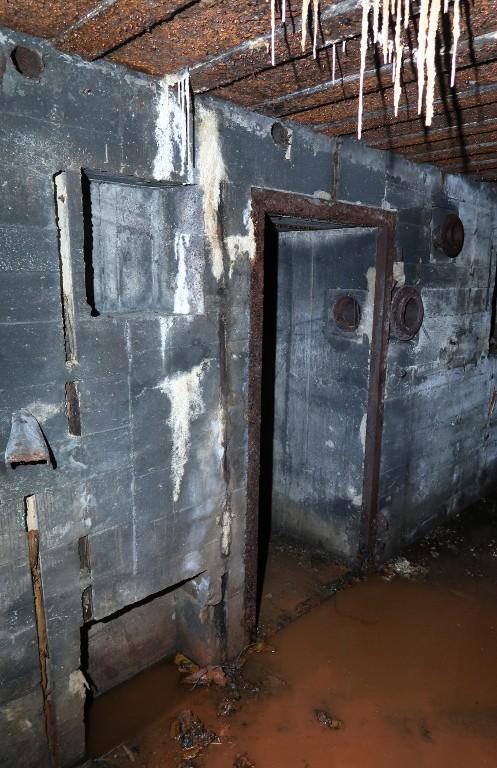

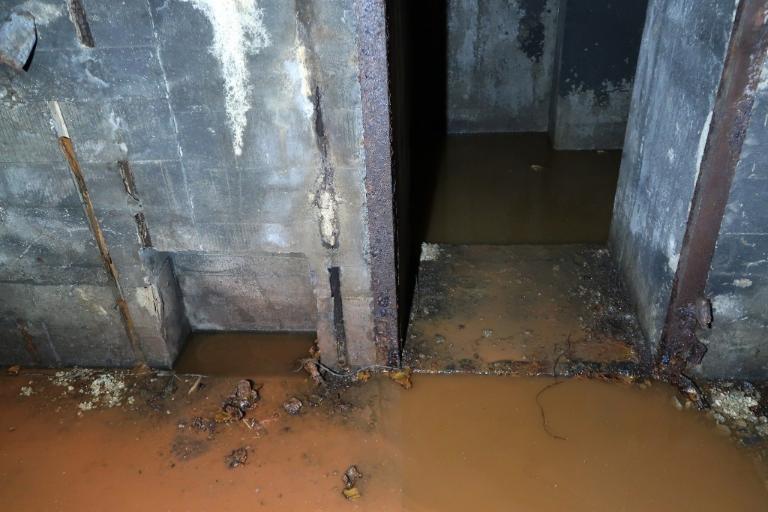

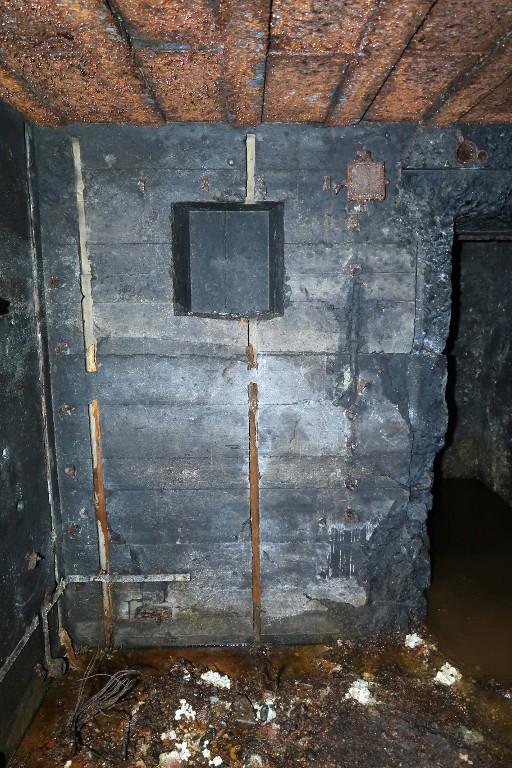

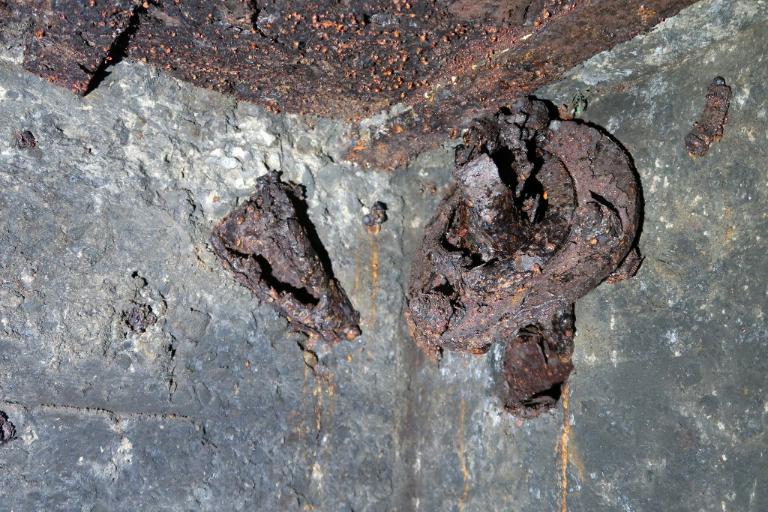

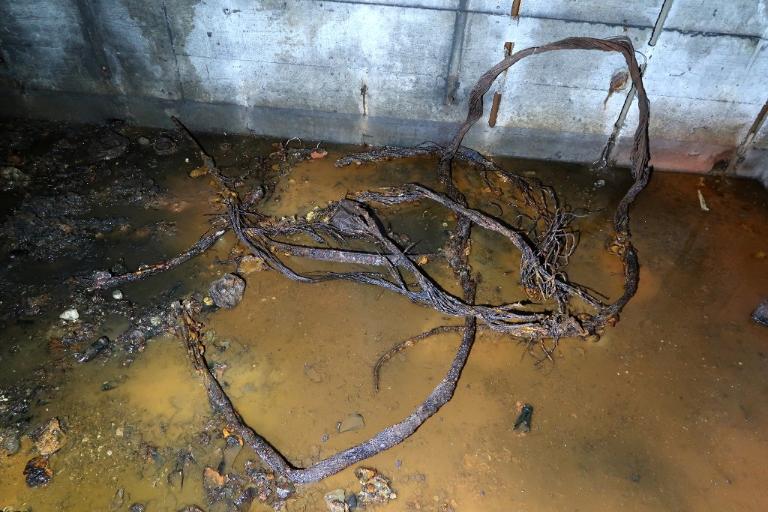

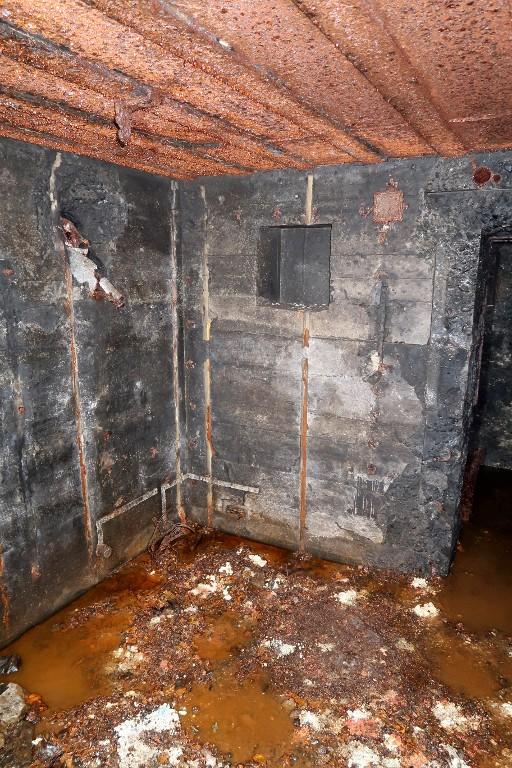

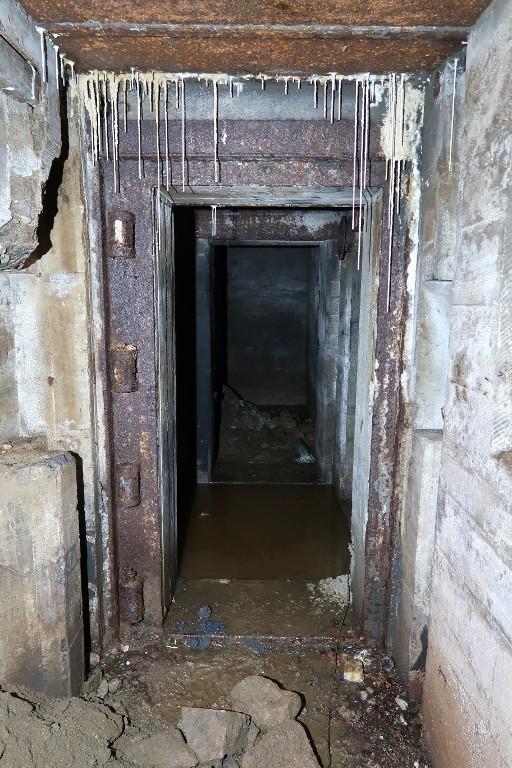

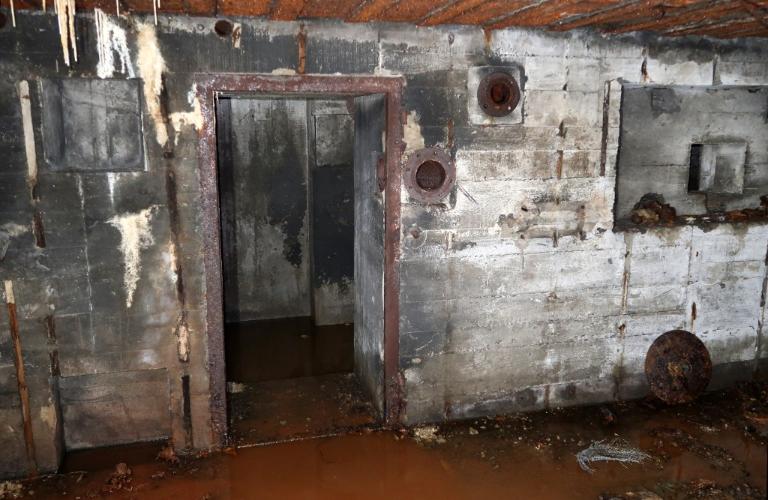

Ce bunker ne conserve aucune porte blindée (elles ont été déposées au chalumeau), mais les huisseries sont en place, comme un petit boîtier mural (situé non loin de l’emplacement du boîtier de connexion téléphonique), certaines fixations murales et crochets pour les couchettes et un bout du tuyau du système de ventilation et de filtration de l’air. Quelques vestiges, très corrodés, baignent dans l’eau : un filtre à charbon pour ventilateur, des douilles de calibre 5 cm, un câble métallique de forte section, des cartouches de masque à gaz (x 2), un étui de masque à gaz (x 1) et divers artefacts...
Les artefacts ont été laissés en place.
-
Murs
- béton béton armé
-
Toitsbéton en couverture
-
Plansplan rectangulaire régulier
-
Étagesrez-de-chaussée
-
Couvertures
- terrasse
-
Énergies
- énergie électrique produite à distance
-
État de conservationdésaffecté, bon état
-
Mesures
- l : 14,8 m
- la : 9,5 m
- h : 4,9 m
-
Précision dimensions
Selon le catalogue des plans-types, la réalisation d'un bunker - abri de type 502 (Doppelunterstand) nécessite 629 m3 de béton, 28 t de fer rond et 12,5 t de fer profilé pour une fouille de 880 m3.
-
Statut de la propriétépropriété privée
-
Intérêt de l'œuvrevestiges de guerre, à signaler
-
Éléments remarquablesblockhaus, casemate, abri
- (c) Urbateam, aménagement du territoire
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
- (c) Région Bretagne
Bibliographie
-
ROLF, Rudi. Atlantikwall-Typenheft. Atlantic Wall typology. Typologie du Mur de l'Atlantique. Middelburg, PRAK publishing, 2008, 432 p.
-
FLEURIDAS, Patrick. HERBOTS, Karel. PEETERS, Dirk. Constructions normalisées. 600-699. 700-704. Regelbauten. S. l., 2008, 183 p., 2-914827-27-X.
