Bunker - abri de type 604 pour un canon de campagne de 10,5 cm, Pointe de Penn al Lann (Carantec)
Bretagne > Finistère > Carantec
Œuvre étudiée
Auteur
Copyright
  • (c) Inventaire général, ADAGP

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Bretagne - Morlaix
  • Commune Carantec
  • Lieu-dit Pointe de Penn al Lann
  • Cadastre AM 56
Désignation
  • Dénominations
    blockhaus, casemate, abri, magasin de munitions, poste d'observation
  • Destinations
    mess
Un bunker transformé en "bar" et salle commune par les soldats américains

Ce bunker de type 604, élevé par l’Allemagne nazie en 1943 grâce à l’Organisation Todt, a nécessité un terrassement de 1500 m3 et pour son édification 800 m3 de béton, 36 t de fer rond et 7,2 t de fer profilé pour le plafond. Implanté sur la rive ouest de la rivière de Morlaix et appartenant à l'ensemble fortifié "Mo 81", ce bunker est enterré dans le sol et seule sa dalle de couverture affleure : il servait en cas de bombardement aérien, maritime ou terrestre à abriter un canon de campagne mobile sur roues de 10,5 cm, ses munitions et 12 soldats. Il s’agit d’un type de bunker assez peu répandu sur le Mur de l’Atlantique (49 exemplaires).

De fin août à mi-décembre 1944, le bunker est réutilisé comme "bar" et de salle commune, par des marins américains lors du débarquement en baie de Morlaix pour le soutien logistique de la bataille de Brest. De cette utilisation secondaire subsistent d’exceptionnelles peintures murales dont une scène de concert de jazz.

Cet édifice n’est pas cadastré, ni protégé par les documents d’urbanisme. En raison de l’absence de référentiel planimétrique et de la végétation qui le masque en vue aérienne, il est géoréférencé approximativement à partir des vues aériennes.

Créé en 2002, ce dossier d’Inventaire du patrimoine a été mis à jour en 2025 dans le cadre de l'Inventaire des héritages militaires porté par la Région Bretagne.

×
Voir l'illustration
Historique

Ce bunker a été construit sous maîtrise d’ouvrage de l’Organisation Todt après le 2 novembre 1942, date de mise en service du plan type 604. Il faisait partie de l’ensemble fortifié "Mo 81" : l’abréviation "Mo" correspond au groupe défensif côtier de Morlaix (Küsten-Verteidigungs-Gruppe, abrégé "KVGr"), le numéro "81" correspond à la numérotation de l’ensemble fortifié. Cet ensemble fortifié avait pour objectif la défense de rivière de Morlaix contre un débarquement naval.

Déserté par les soldats de l’Allemagne nazie le 9 août 1944, il a ensuite servi de "bar" et de salle commune à des marins américains lors du débarquement en baie de Morlaix pour le soutien logistique de la bataille de Brest. A cette époque les États-Unis, comme l’armée, sont ségrégationnistes.

Sur la grève située en contrebas du bunker, est visible un corps-mort de très fortes dimensions ayant servi au mouillage des navires américains. Deux cales permettaient de débarquer des mouillages sur la pointe de Penn al Lann. Plus loin, la plage du Clouët était couverte d'obstacles défensifs et de mines. Des soldats américains ont logé au château de Keromnès à Carantec.

Après-guerre, les équipements et portes blindées du bunker ont été pillés par la population locale et/ou récupérés par des ferrailleurs.

  • Période(s)
    • Principale : 2e quart 20e siècle
  • Dates
    • 1943, daté par travaux historiques
    • 1944, daté par travaux historiques
  • Auteur(s)
    • Auteur :
      Organisation Todt (1938 - 1945)
      Organisation Todt

      L’Organisation Todt (souvent abrégée en "OT") était un groupe de génie civil et militaire de l'Allemagne nazie. Elle portait le nom de Fritz Todt (1891-1942), son fondateur et dirigeant, ingénieur de travaux publics nommé en 1940 ministre du Reich pour l'Armement et les Munitions. A sa mort le 8 février 1942, ce dernier est remplacé par l'architecte Albert Speer (1905-1981), haut responsable politique et proche d’Adolf Hitler. L'organisation Todt a notamment assuré la construction du réseau des autoroutes du Reich (Reichsautobahnen), de bases aériennes, portuaires, de sous-marins, d’infrastructures pour armes spéciales ou logistiques et de fortifications (Westwall, Atantikwall, Südwall).

      Cliquez pour effectuer une recherche sur cette personne.
      ingénieur militaire attribution par travaux historiques
Description

Il s’agit d’un bunker - abri de type 604 (Geschützunterstellraum I) pour un canon de campagne mobile sur roues de 10,5 cm. Ce type de bunker permanent (Ständig, St) est classé en norme de protection B (Baustärke B) : dalle de couverture et murs périphériques mesurent ainsi 2 mètres d’épaisseur pour résister à un bombardement aérien, maritime ou terrestre. C'est également un bunker - habitation (Wohn-Bunker) à une salle de garde ou pièce de vie, conçu pour abriter un "équipage" de 12 soldats. A proximité immédiate se trouve une plate-forme en béton armé et des niches à munition. Le canon de 10,5 cm pouvait tirer vers la rivière de Morlaix, c'est à dire vers l'est et le nord-nord-est.

Les murs de la salle de garde du bunker sont ornés de plusieurs peintures murales d’origine américaine :

- l’inscription "BAR" en majuscule, abréviation de bar-room ;

- un groupe de trois soldats d'origine afro-américaine (portant un jeans de la marine, un t-shirt blanc et un bob blanc réglementaire sur la tête pour l'un, des tenues plus colorées pour les deux autres, mais également coiffés d’un bob blanc) ; ils jouent de la musique - du jazz ? ; on reconnait un piano droit, une trompette et une clarinette ;

- deux hommes sur un bateau (un canot en bois) baptisé "Morlaix" ; ils portent chacun un chapeau mexicain ;

- une grand-mère (cheveux gris tirés vers l’arrière arborant un chignon), vraisemblablement d'origine afro-américaine, portant une robe blanche à pois jaune et un tablier attrapant par le bras un garçon vêtu d'une marinière. En retrait, une petite fille avec des fleurs à ses pieds.

Les murs de la salle de garde sont couverts de suie (état en 2002).

  • Murs
    • béton béton armé
  • Toits
    béton en couverture
  • Plans
    plan rectangulaire régulier
  • Étages
    rez-de-chaussée
  • Couvertures
    • terrasse
  • Énergies
    • énergie électrique produite à distance
  • État de conservation
    envahi par la végétation, menacé
  • Techniques
    • peinture
  • Représentations
    • scène de genre
    • scène de la vie sociale
  • Mesures
    • l : 11,5 m
    • la : 14,8 m
    • h : 5,1 m
  • Précision dimensions

    Selon le catalogue des plans-types, la réalisation d'un bunker - abri de type 604 pour canon mobile (Geschützunterstellraum I) nécessite 800 m3 de béton, 36 t de fer rond et 7,2 t de fer profilé pour une fouille de 1500 m3.

Statut, intérêt et protection
  • Statut de la propriété
    propriété du département, parcelle appartenant au département du Finistère.
  • Intérêt de l'œuvre
    vestiges de guerre, à signaler
  • Éléments remarquables
    blockhaus, casemate, abri, poste d'observation
  • Sites de protection
    site inscrit
  • Précisions sur la protection

    La pointe dans son entièreté soit 68 ha est inscrite le 24 mai 1965.

Les peintures murales abritées dans ce bunker sont remarquables à l'échelle de la Bretagne.

Illustrations 16
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
Plan d'un bunker - casemate de type 604 (dessin : Patrick Fleuridas)

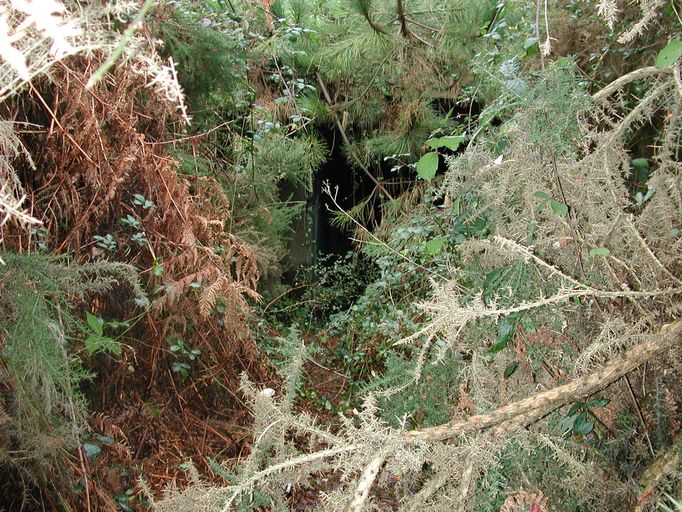

Vue du chemin d'accès au bunker (état en 2002)
Vue de l'escalier d'accès au poste d'observation ouvert dit Offener Beobachter (dépourvu de chambre d'abri pour le stockage des munitions) (état en 2002). Son accès est indépendant du bunker
Vue du poste d'observation ouvert dit Offener Beobachter (dépourvu de chambre d'abri pour le stockage des munitions) (état en 2002). Son accès est indépendant du bunker
Vue de l'entrée de l'abri pour canon mobile depuis l'intérieur du bunker (état en 2002)
Vue du couloir d'accès flanqué par un créneau de tir (état en 2002). A droite, niche murale avec passage de câble. La peinture ocre jaune est d'origine ; au fond, enduit blanc à la chaux
Vue du couloir d'accès : niche murale avec prise en place et passage de câble (état en 2002). La peinture ocre jaune est d'origine

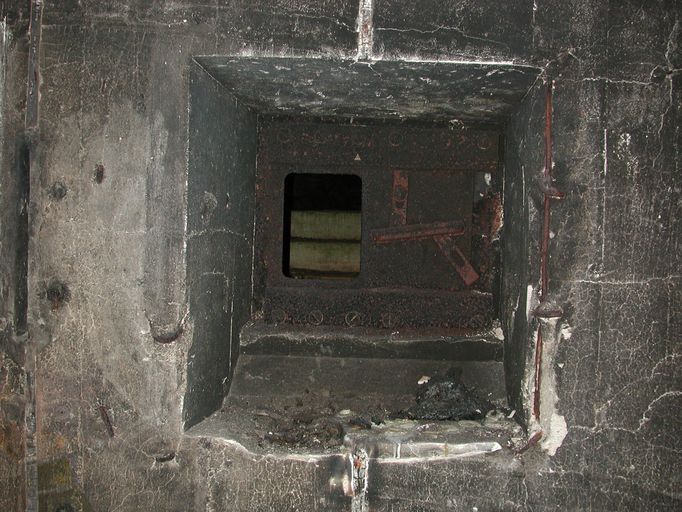

Vue du couloir d'accès : détail du créneau de tir blindé (état en 2002)
Vue de la salle de garde (état en 2002). Cette pièce est ornée de peintures murales : inscription BAR
Vue de la salle de garde : unique entrée (état en 2002). Cette pièce est ornée de peintures murales : ici sur le mur sud, une grand-mère tirant par le bras un jeune garçon
Vue de la salle de garde : unique entrée (état en 2002). Cette pièce est ornée de peintures murales : ici sur le mur sud, une grand-mère (avec chignon et tablier) tirant par le bras un jeune garçon. A droite, une petite fille avec des fleurs à ses pieds
Vue de la salle de garde (état en 2002). Cette pièce est ornée de peintures murales : détail de la petite fille avec des fleurs à ses pieds (mur sud)
Vue de la salle de garde (état en 2002). Cette pièce est ornée de peintures murales : détail de la petite fille aux fleurs (mur sud)
Vue de la salle de garde (état en 2002). Cette pièce est ornée de peintures murales : ici, le concert, piano droit, trompette et clarinette par trois soldats d'origine afro-américaine (jeans de la marine, t-shirt et bob sur la tête pour l'un)
Vue de la salle de garde (état en 2002). Cette pièce est ornée de peintures murales : ici, deux hommes portant un chapeau mexicain sur un bateau (un canot en bois) baptisé Morlaix

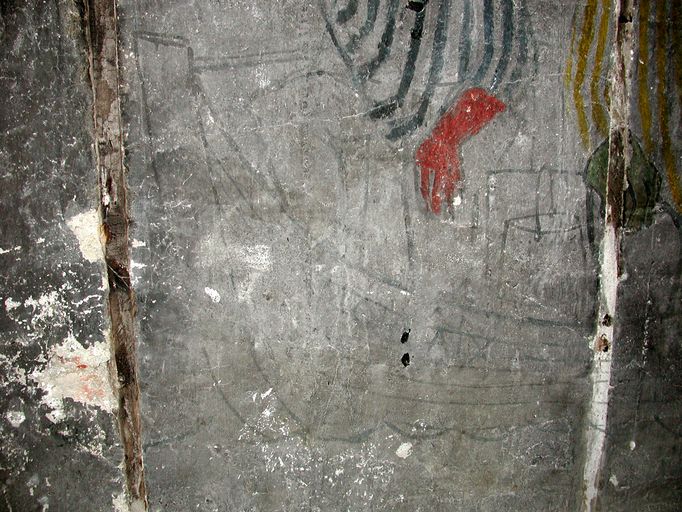

Vue de la salle de garde (état en 2002). Cette pièce est ornée de peintures murales : ici, deux hommes portant un chapeau mexicain, détail du bateau (un canot en bois) baptisé Morlaix
Documentation

Bibliographie

  • ROLF, Rudi. Atlantikwall-Typenheft. Atlantic Wall typology. Typologie du Mur de l'Atlantique. Middelburg, PRAK publishing, 2008, 432 p.

  • FLEURIDAS, Patrick. HERBOTS, Karel. PEETERS, Dirk. Constructions normalisées. 600-699. 700-704. Regelbauten. S. l., 2008, 183 p., 2-914827-27-X.

  • DELAIGUES, Emmanuelle. RONNÉ, Hervé. Le Mur de l'Atlantique en Bretagne. Bunkers et lieux de mémoire 39-45. Rennes, Editions ouest-France, 2020, 144 p.

Date(s) d'enquête : 2002; Date(s) de rédaction : 2002, 2025
