Bunker-abri-magasin de munitions de type L 401A avec cuve pour canon antiaérien (II), sous le transformateur électrique, terre-plein du Naye (Saint-Malo)
Bretagne > Ille-et-Vilaine > Saint-Malo
Œuvre étudiée
Auteur
Copyright

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Bretagne - Saint-Malo Nord
  • Commune Saint-Malo
  • Lieu-dit Le Naye
  • Cadastre CR 13  ; CR 38
Désignation
  • Dénominations
    blockhaus, abri, magasin de munitions
Un bunker localisé et identifié sous le transformateur électrique

Construit pour l’Allemagne nazie durant la Seconde Guerre mondiale, ce bunker appartenait à la batterie d’artillerie antiaérienne lourde du Naye à Saint-Malo. Il avait pour fonction de recevoir un canon antiaérien de gros calibre (8,8 cm), d’abriter des soldats et de stocker des munitions.

Bien qu’inaccessible, il a été localisé et identifié dans le contexte des travaux d’aménagement de la nouvelle gare maritime du terminal ferry du Naye.

Un transformateur électrique se trouve au-dessus de son emplacement.

Ce dossier d’Inventaire du patrimoine a été créé en 2026 par la Région Bretagne dans le cadre de l'Inventaire des héritages militaires. Il profite de plan et coupe réalisés par Christian Moignez de l’association Gerfaut 29 (Groupe d’études et de recherches des fortifications de l’Atlantique et des unités sur le terrain) à partir de plans techniques allemands d'origine.

×
Voir l'illustration
Historique

Ce bunker a été construit pour l’Allemagne nazie sous maîtrise d’œuvre de l’Organisation Todt entre le premier et le troisième trimestre 1943 (le plan type L* 401A est mis en service à partir du premier trimestre 1943).

* "L" est l'abréviation de Luftwaffe, littéralement, l'arme de l’Air de la Wehrmacht, nom porté par l'armée du IIIe Reich.

Il fait partie de la batterie d'artillerie antiaérienne lourde du Naye dépendant de la Luftwaffe. Cette batterie est numérotée "Ra 226" : l’abréviation "Ra" fait référence au Groupe de défense des côtes de la Rance (Küsten Verteidigungs Gruppe Rance) qui s’étend de Saint-Benoît-des-Ondes à Saint-Briac-sur-Mer (la limite occidentale étant le Frémur ; au sud, la défense s’étend jusqu’à Pleurtuit).

Après-guerre (avant 1952), la tranchée d’accès au bunker est remblayée ; la cuve à canon implantée sur la dalle de couverture est arasée.

Vers 1975, une aire de stationnement automobile destinée aux usagers de la gare maritime du Naye est aménagée au-dessus du niveau de la dalle de couverture du bunker.

Un transformateur électrique (section CR, parcelle n° 38) a été construit sur l'emprise du bunker.

En janvier 2026, son élévation sud-est a été localisée à l’occasion des travaux de la nouvelle gare maritime du terminal ferry.

  • Période(s)
    • Principale : 2e quart 20e siècle
  • Dates
    • 1943, daté par travaux historiques
  • Auteur(s)
    • Auteur :
      Organisation Todt (1938 - 1945)
      Organisation Todt

      L’Organisation Todt (souvent abrégée en "OT") était un groupe de génie civil et militaire de l'Allemagne nazie. Elle portait le nom de Fritz Todt (1891-1942), son fondateur et dirigeant, ingénieur de travaux publics nommé en 1940 ministre du Reich pour l'Armement et les Munitions. A sa mort le 8 février 1942, ce dernier est remplacé par l'architecte Albert Speer (1905-1981), haut responsable politique et proche d’Adolf Hitler. L'organisation Todt a notamment assuré la construction du réseau des autoroutes du Reich (Reichsautobahnen), de bases aériennes, portuaires, de sous-marins, d’infrastructures pour armes spéciales ou logistiques et de fortifications (Westwall, Atantikwall, Südwall).

      Cliquez pour effectuer une recherche sur cette personne.
      maître d'oeuvre attribution par travaux historiques
Description

Situé sur le terre-plein du Naye à Saint-Malo, ce bunker en béton armé fait partie d’un ensemble de six bunkers implantés selon un plan hexagonal allongé, orienté est-ouest. Pour plus de facilité, nous avons numéroté les cuves de I à VI dans le sens des aiguilles d’une montre à partir de la cuve nord : il s’agit ici du bunker II. Au centre de l’hexagone, c’est-à-dire sous l’ancienne gare maritime, se trouve le poste de direction de tir de type L 404.

De type L 401A (c’est un plan standard), ce bunker est désigné en allemand Unterstand mit aufgesetztem Geschüzstand für 8,8 cm oder 10,5 cm Flak, abri avec emplacement pour canon de 8,8 cm ou 10,5 cm de batterie d'artillerie antiaérienne lourde ou encore Flakstellung, position de Flak. Doté d’une salle de garde (Bereitschaftsraum) et d’un magasin à munitions (Munitionsraum), capable de résister à un bombardement, étanche en cas d’attaque au gaz et ventilé, il est doté d’un emplacement pour un canon antiaérien. Son effectif théorique est de 13 soldats dont un sous-officier.

Ce bunker n'est pas accessible, mais son emplacement a été géoréférencé (janvier 2026).

  • Murs
    • béton béton armé
  • Toits
    béton en couverture
  • Escaliers
    • escalier dans-oeuvre : escalier droit
    • escalier hors-oeuvre : escalier en équerre
  • État de conservation
    état moyen, vestiges
  • Mesures
    • la : 2 m (mur périphériques et dalle de couverture)
  • Précision dimensions

    Selon le catalogue des plans-types, la réalisation d'un bunker-abri de type L 401A avec cuve pour canon antiaérien (Unterstand mit aufgesetztem Geschützstand für 8,8/10,5 cm Flak) nécessite 840 m3 de béton.

Statut, intérêt et protection
  • Statut de la propriété
    propriété de la région
  • Intérêt de l'œuvre
    vestiges de guerre, à signaler
  • Éléments remarquables
    blockhaus
  • Sites de protection
    site inscrit, abords d'un monument historique

Abords de plusieurs Monuments historiques dont le château et les fortifications de Saint-Malo.

Site inscrit par arrêté du 26 mai 1939 au titre de la loi du 2 mai 1930 sur la protection des monuments naturels et des sites dont la conservation ou la préservation présente, au point de vue artistique, historique, scientifique, légendaire ou pittoresque, un intérêt général (partie du domaine public maritime de Saint-Malo).

Illustrations 5
  • (c) Bundesarchiv
Aller à la notice d'illustration
  • (c) Association Gerfaut 29
Aller à la notice d'illustration
  • (c) Association Gerfaut 29
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
Etat de la batterie d'artillerie antiaérienne lourde du Naye, 15 juin 1944 (source : Bundesarchiv, RH 32/2224)
Plan et coupe d'un bunker-abri-magasin de munitions de type L 401a avec cuve pour canon antiaérien de 10,5 cm (Unterstand mit aufgesetztem Geschützstand für 8,8/10,5 cm Flak)
Plans et coupes d'un bunker-abri-magasin de munitions de type L 401a avec cuve pour canon antiaérien de 10,5 cm (Unterstand mit aufgesetztem Geschützstand für 8,8/10,5 cm Flak)

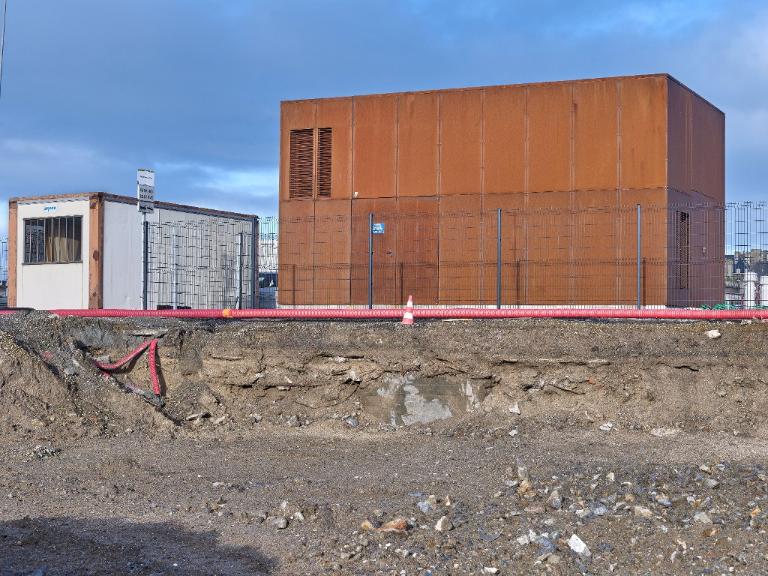

Vue de situation depuis le sud (couverture photographique du 22 janvier 2026). Seul un pan de mur du bunker est visible depuis le chantier de la gare maritime du Naye. Au-dessus du bunker se trouve un transformateur électrique

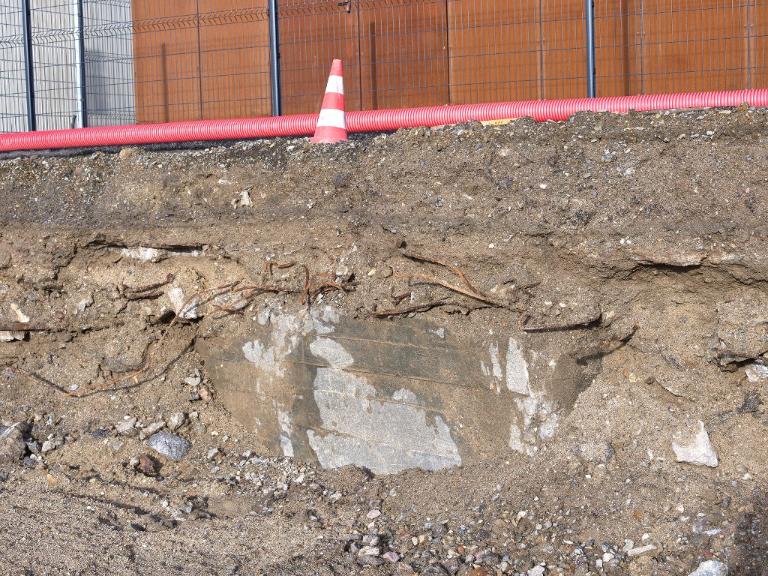

Vue depuis le sud (couverture photographique du 22 janvier 2026). Seul un pan de mur du bunker est visible depuis le chantier de la gare maritime du Naye. Au-dessus du bunker se trouve un transformateur électrique
Documentation

Bibliographie

  • ROLF, Rudi. Atlantikwall-Typenheft. Atlantic Wall typology. Typologie du Mur de l'Atlantique. Middelburg, PRAK publishing, 2008, 432 p.

    p. 377

Documents figurés

  • ASSOCIATION GERFAUT 29. MOIGNEZ, Christian. Collection de plans et coupes de bunkers.
